Análisis técnico de Giorgio Piola
Tema

Análisis técnico de Giorgio Piola

GALERÍA TÉCNICA: las primeras novedades técnicas de la pretemporada de F1

compartidos
comentarios
Galería
Lista

Giorgio Piola y Motorsport Images te traen las imágenes técnicas de Fórmula 1 del primer día de pruebas en el Circuit de Barcelona-Catalunya.

Giorgio Piola y Motorsport Images te traen las imágenes técnicas de Fórmula 1 del primer día de pruebas en el Circuit de Barcelona-Catalunya.
1/26

Foto de: Giorgio Piola

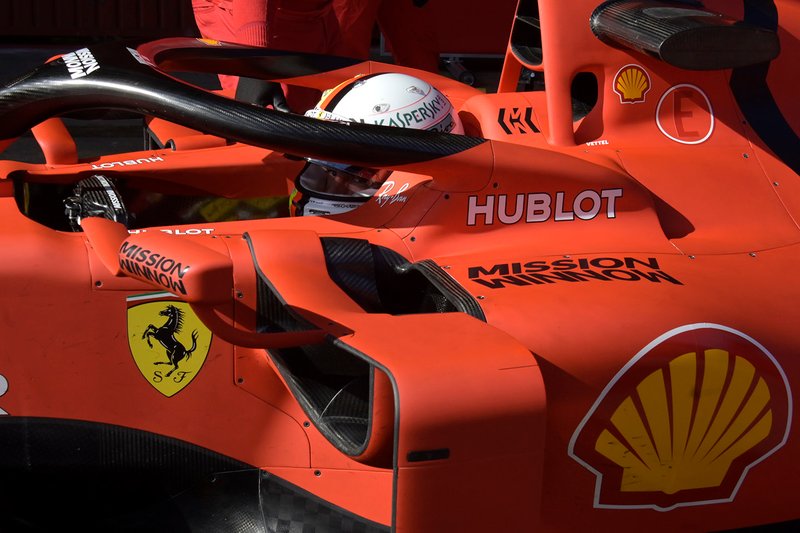

Una imagen del Ferrari SF90 que permite ver una multitud de detalles, incluyendo la extensión del divisor con orificios, los deflectores de los pontones con varios elementos y el orificio de refrigeración del cockpit, que está integrado en la carrocería que rodea al Halo.

Ferrari SF90 detalle del bargeboard

Ferrari SF90 detalle del bargeboard
2/26

Foto de: Mark Sutton / Motorsport Images

Los bargeboards del SF90 cuentan con una sección más alta en la parte delantera del conjunto de lo que realmente deberían permitir las reglas, ya que el equipo ha eliminado algunas partes del chasis para que sea posible. Observar que también tienen un boomerang corto a mitad de camino de esa superficie con el fin de unirlos con la sección inferior trasera del bargeboard.

Alfa Romeo Racing C38

Alfa Romeo Racing C38
3/26

Foto de: Mark Sutton / Motorsport Images

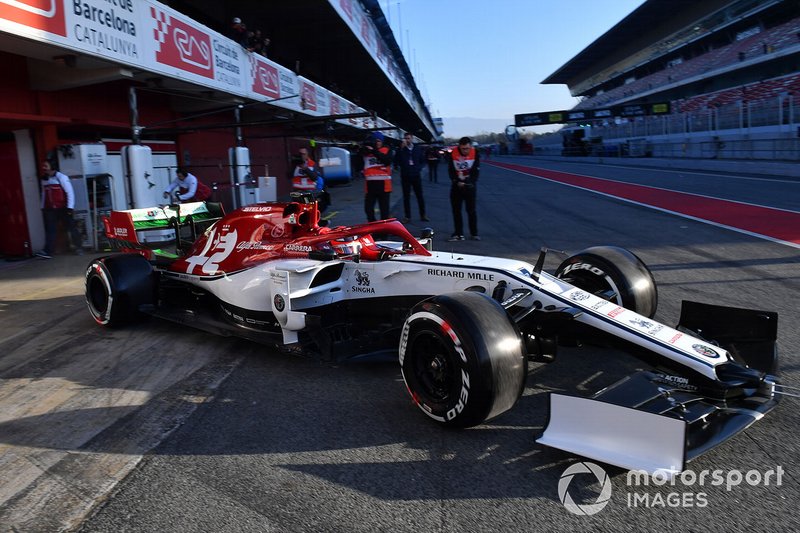

El C38 de Kimi Raikkonen cuenta con parafina verde en el alerón trasero, mientras el equipo busca establecer si está funcionando como se esperaba.

Renault Sport F1 Team R.S. 19

Renault Sport F1 Team R.S. 19
4/26

Foto de: Carl Bingham / Motorsport Images

El Renault RS18 rueda por el pitlane con varios elementos nuevos que no estaban presentes cuando se presentó el auto. Estos incluyen los nuevos espejos laterales de dos piezas, un T-Wing con puntas curvadas hacia abajo y endplates del ala trasera desplazados y tensas.

Haas F1 Team VF-19

Haas F1 Team VF-19
5/26

Foto de: Carl Bingham / Motorsport Images

Parece que Haas tenía muy poco que ocultar con los renders que lanzaron, con el VF-19 en un ajuste similar para el primer día de la prueba.

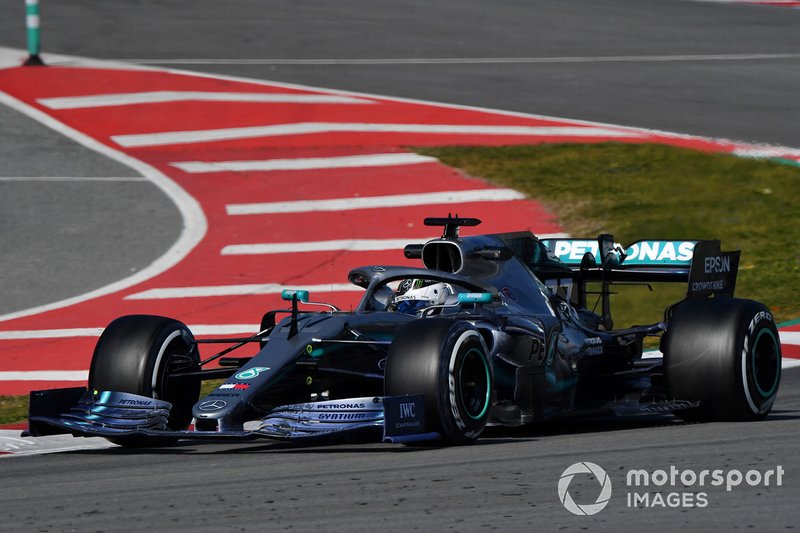

Mercedes-AMG F1 W10

Mercedes-AMG F1 W10
6/26

Foto de: Giorgio Piola

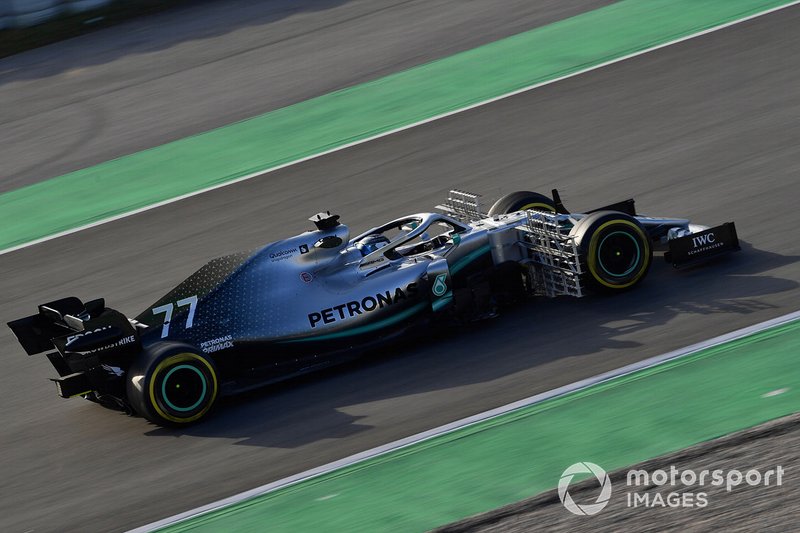

Valtteri Bottas puso a prueba el Mercedes W10 en la sesión de la mañana, completando 69 vueltas. El auto que se muestra aquí completa matrices de sondas Kiel montadas detrás de las ruedas delanteras mientras el equipo recopila datos que se analizarán para asegurarse de que el mundo real se correlaciona con sus herramientas de simulación.

McLaren MCL34

McLaren MCL34
7/26

Foto de: Mark Sutton / Motorsport Images

Una vista general del MCL34, que se encuentra en una especificación similar a la de la presentación del equipo.

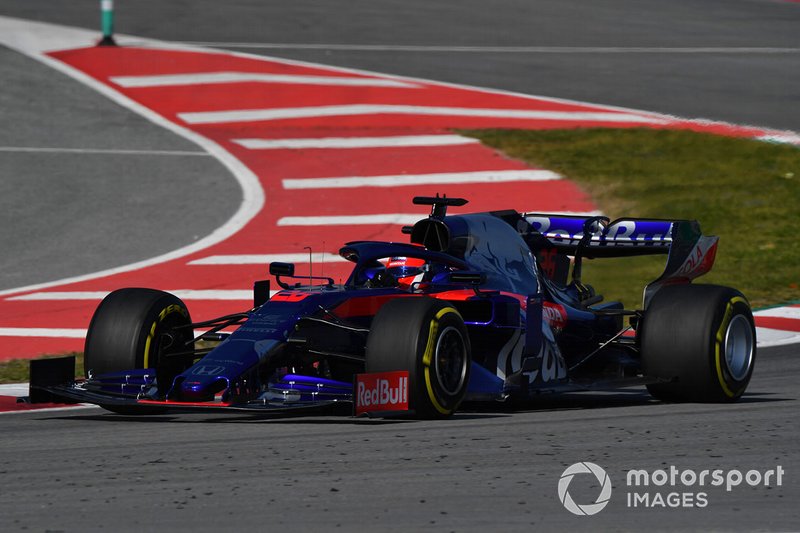

Scuderia Toro Rosso STR14

Scuderia Toro Rosso STR14
8/26

Foto de: Mark Sutton / Motorsport Images

El STR14 se presenta con un aspecto diferente al que se muestra en los renders de lanzamiento, el alerón delantero presenta la sección exterior inclinada que se ve en Ferrari y Alfa Romeo. También vale la pena señalar el uso continuado de los espejos laterales de dos piezas que introdujo durante la temporada pasada.

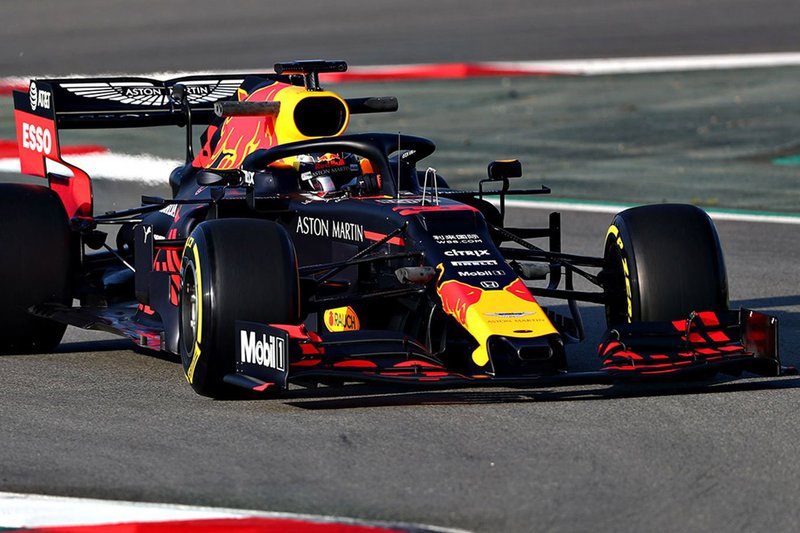

Red Bull Racing RB15

Red Bull Racing RB15
9/26

Foto de: Red Bull Content Pool

Max Verstappen al volante del RB15, que claramente lleva el nivel de rake (la inclinación de atrás hacia delante) que estamos acostumbrados a ver en Red Bull. También vale la pena señalar que el equipo está llevando puntos de referencia a cuadros en el alerón delantero, mientras que una cámara de alta velocidad captura imágenes para que puedan comprender la cantidad de flexión que sufre durante el transcurso de una vuelta.

Detalle del alerón trasero del Ferrari SF90

Detalle del alerón trasero del Ferrari SF90
10/26

Foto de: Mark Sutton / Motorsport Images

Una toma del alerón trasero de Ferrari, que muestra las ranuras que se encuentran en el borde exterior del cuadro delimitador en la zona de transición y también los ranuras superiores que se encuentran sobre ellas.

McLaren MCL34 con parafina aerodinámica en la suspensión delantera

McLaren MCL34 con parafina aerodinámica en la suspensión delantera
11/26

Foto de: Mark Sutton / Motorsport Images

Carlos Sainz al volante del McLaren MCL34, con parafina alrededor de la suspensión delantera, para evaluar las características del flujo y asegurarse de que el extremo delantero esté funcionando como se esperaba.

Renault Sport F1 Team R.S. 19

Renault Sport F1 Team R.S. 19
12/26

Foto de: Andy Hone / Motorsport Images

Una toma a la parte media del Renault RS19 que ahora presenta los pontones de estilo periscopio casi universalmente utilizados. También tomar en cuenta los nuevos deflectores del pontón, que son muy diferentes a los que se muestran en el coche de la presentación.

McLaren MCL34

McLaren MCL34
13/26

Foto de: Andy Hone / Motorsport Images

Otra vista del auto con la parafina en la parte delantera del McLaren MCL34.

Alfa Romeo Racing C38

Alfa Romeo Racing C38
14/26

Foto de: Mark Sutton / Motorsport Images

Una visión general de los pontones del Alfa Romeo C38, que ahora cuentan con los largueros inferiores de soporte de impacto y la entrada estilo periscopio.

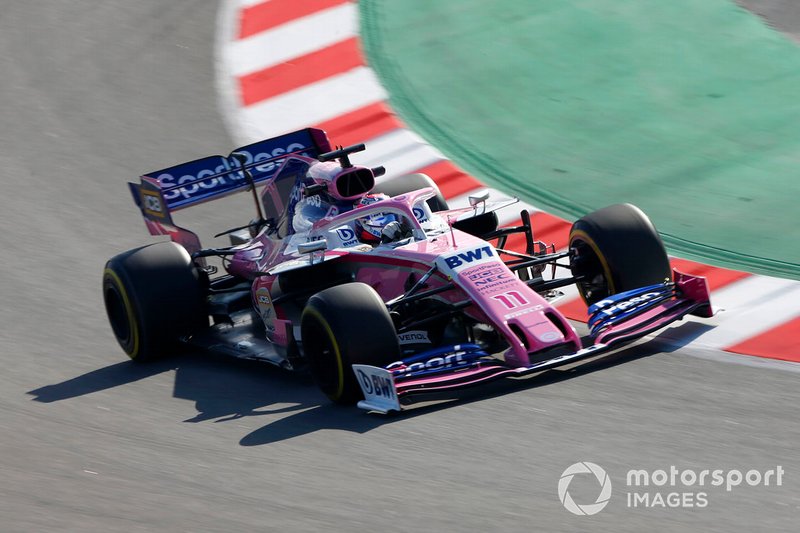

Racing Point F1 Team RP19

Racing Point F1 Team RP19
15/26

Foto de: Andy Hone / Motorsport Images

El RP19 se está usando en una configuración aerodinámica de bajo perfil para la primera prueba mientras el equipo continúa presionando con sus especificaciones para la primera carrera en la fábrica.

Mercedes-AMG F1 W10 EQ Power+ con sensores

Mercedes-AMG F1 W10 EQ Power+ con sensores
16/26

Foto de: Jerry Andre / Motorsport Images

Bottas al volante del Mercedes W10 con un par de parrillas de sondas Kiel montadas detrás de las ruedas delanteras para que el equipo pueda estudiar la turbulencia de la estela que se está creando.

Ferrari SF90 con sensores aerodinámicos en el alerón trasero

Ferrari SF90 con sensores aerodinámicos en el alerón trasero
17/26

Foto de: Jerry Andre / Motorsport Images

Sebastian Vettel al volante del Ferrari SF90 en el primer día del test y salió con un par de sensores Kiel montados detrás de la rueda trasera. Sin embargo, el equipo también montó un par de puntales sobre el alerón trasero con tubos pitot en ellos.

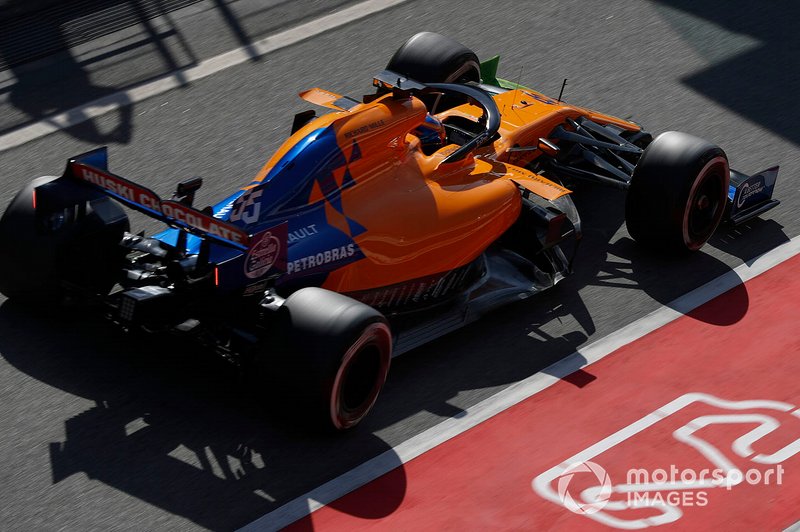

McLaren MCL34

McLaren MCL34
18/26

Foto de: Glenn Dunbar / Motorsport Images

Esta vista trasera de perfil muestra la cantidad de recorte que existe en el pontón del McLaren MCL34 este año.

Mercedes-AMG F1 W10 EQ Power+

Mercedes-AMG F1 W10 EQ Power+
19/26

Foto de: Mark Sutton / Motorsport Images

Mercedes roció parafina en el alerón delantero del W10 durante la sesión de la mañana. Una fila de tubos pitot también se montó en el suelo delante del neumático trasero, ya que el equipo buscaba capturar la mayor cantidad de datos posible.

Scuderia Toro Rosso STR14

Scuderia Toro Rosso STR14
20/26

Foto de: Mark Sutton / Motorsport Images

Toro Rosso vigiló las temperaturas en la parte trasera del auto, ya que podemos calentar las calcomanías en el costado del pilar de montaje del alerón trasero, a través del cual corre el escape.

Kimi Raikkonen, Alfa Romeo Racing C38, gira en la grava

Kimi Raikkonen, Alfa Romeo Racing C38, gira en la grava
21/26

Foto de: Jerry Andre / Motorsport Images

La sesión temprana de Kimi Raikkonen en el C38 se detuvo cuando terminó en la grava. Podemos ver aquí que el equipo estaba buscando capturar imágenes del flujo sobre la parte trasera del coche, cubriéndolo con parafina.

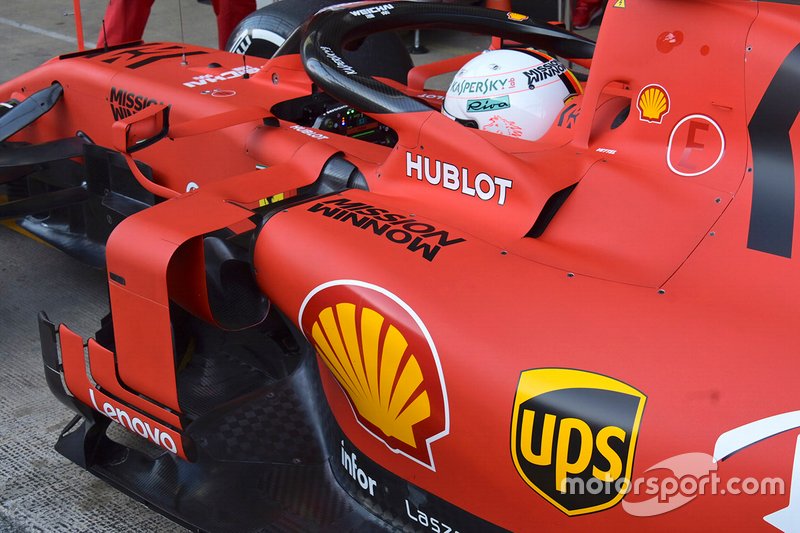

Ferrari SF90

Ferrari SF90
22/26

Foto de: Giorgio Piola

Una vista a la solución de los pontones de Ferrari, que cuenta con un listón horizontal montado frente a la entrada más elevada del pontón.

Mercedes-AMG F1 W10

Mercedes-AMG F1 W10
23/26

Foto de: Giorgio Piola

Una mirada a los pontones del Mercedes W10 y el panel de refrigeración y la salida que flanquean la cabina.

Renault Sport F1 Team R.S. 19

Renault Sport F1 Team R.S. 19
24/26

Foto de: Mark Sutton / Motorsport Images

Una buena toma del diseño de la rueda delantera de Renault, que cuenta con varios anillos que ayudan a controlar cómo sale el flujo de aire.

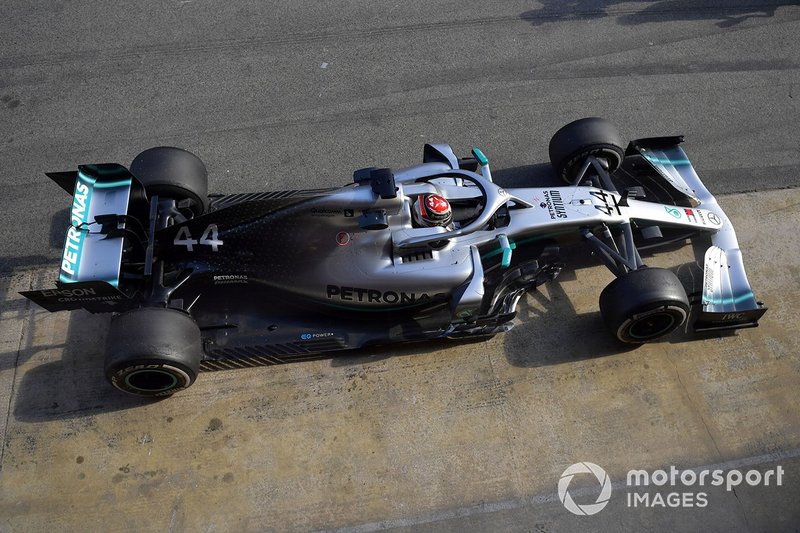

Mercedes-AMG F1 W10 EQ Power+

Mercedes-AMG F1 W10 EQ Power+
25/26

Foto de: Jerry Andre / Motorsport Images

Esta toma de arriba del Mercedes W10 muestra cuán apretados están los pontones.

Racing Point RP19

Racing Point RP19
26/26

Foto de: Jerry Andre / Motorsport Images

El Racing Point RP19 fue rociado con parafina en la parte trasera mientras el equipo buscaba reunir imágenes sobre el flujo que se estaba creando.

Por:
Coautor: Matthew Somerfield
Traducido por: Bernardo Maldonado
19 feb. 2019 14:59

Giorgio Piola y Motorsport Images te traen las imágenes técnicas de Fórmula 1 del primer día de pruebas en el Circuit de Barcelona-Catalunya.
