GALERÍA TÉCNICA: Actualizaciones de los F1 en Las Vegas

Acompáñanos en el análisis de las características técnicas de la Fórmula 1 que se exhiben en el pitlane mientras los equipos se preparan para el Gran Premio de Las Vegas, por cortesía de Giorgio Piola y Sutton Images.

Matt Somerfield Giorgio Piola

Editado: 18 nov 2023, 7:35

Copiar enlace

Compartir en Facebook

Compartir en Twitter

Compartir en WhatsApp

Compartir en LinkedIn

Compartir en Pinterest

Compartir en Viber

Añadir como fuente preferente

Ferrari SF-23 detalle técnico alerón trasero

Análisis técnico de Giorgio Piola

Análisis proporcionado por Giorgio Piola

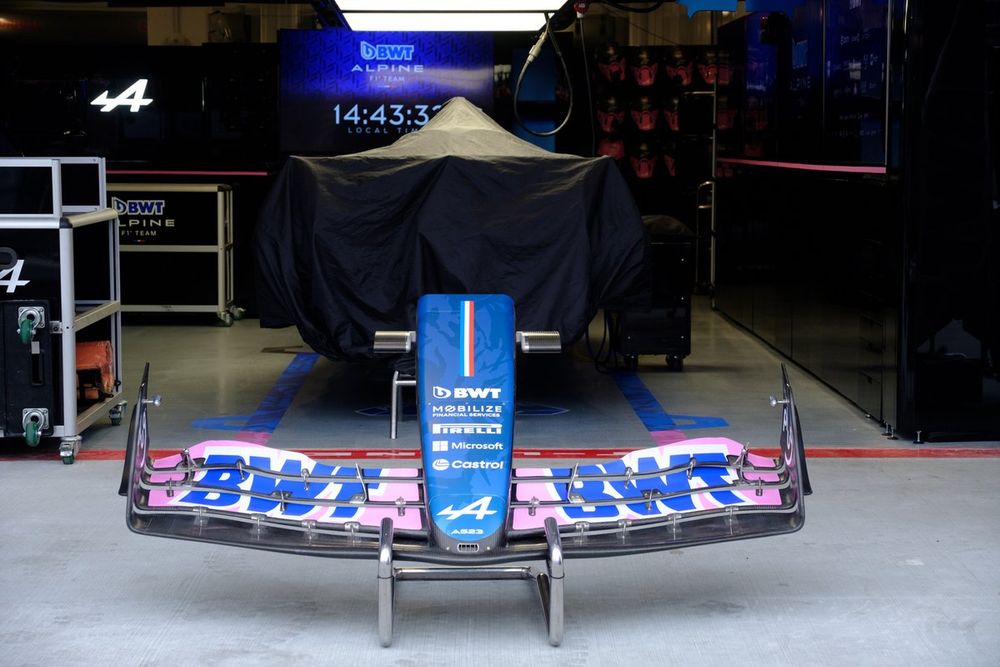

Alpine A523 alerón delantero

Photo by: Erik Junius

Alpine A523 alerón delantero

En Las Vegas, Alpine dispone de una nueva configuración del alerón delantero, con un recorte realizado en toda la envergadura del borde de fuga de los flaps superiores, pero más en el extremo interior, incluida la sección estática junto a la nariz.

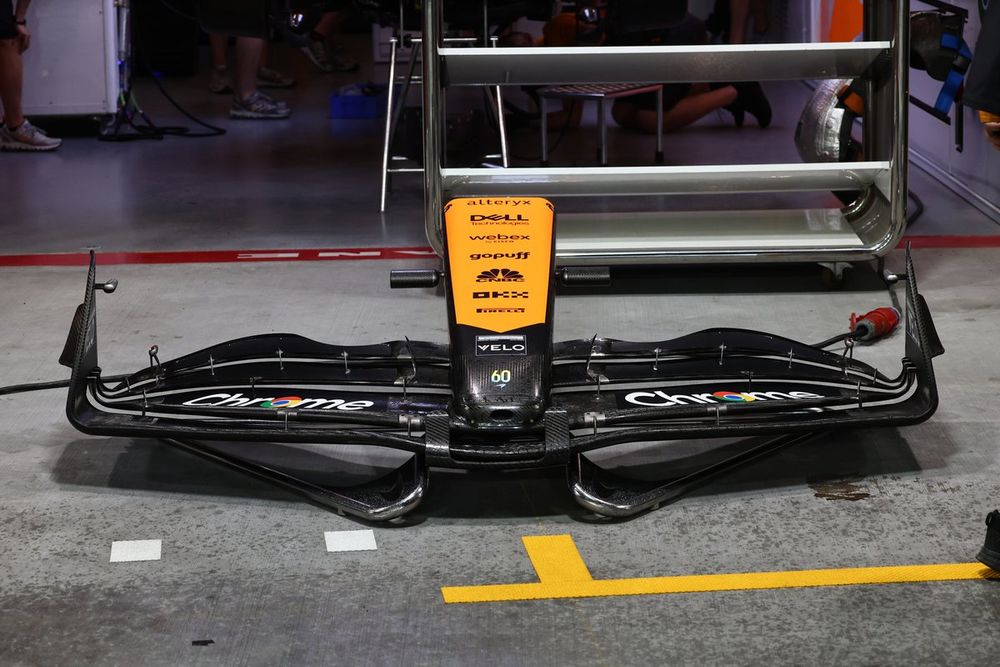

McLaren MCL60 alerón delantero

Photo by: Giorgio Piola

McLaren MCL60 alerón delantero

McLaren también ha recortado la aleta superior de su alerón delantero para equilibrar el nivel de carga aerodinámica con la especificación elegida para el alerón trasero.

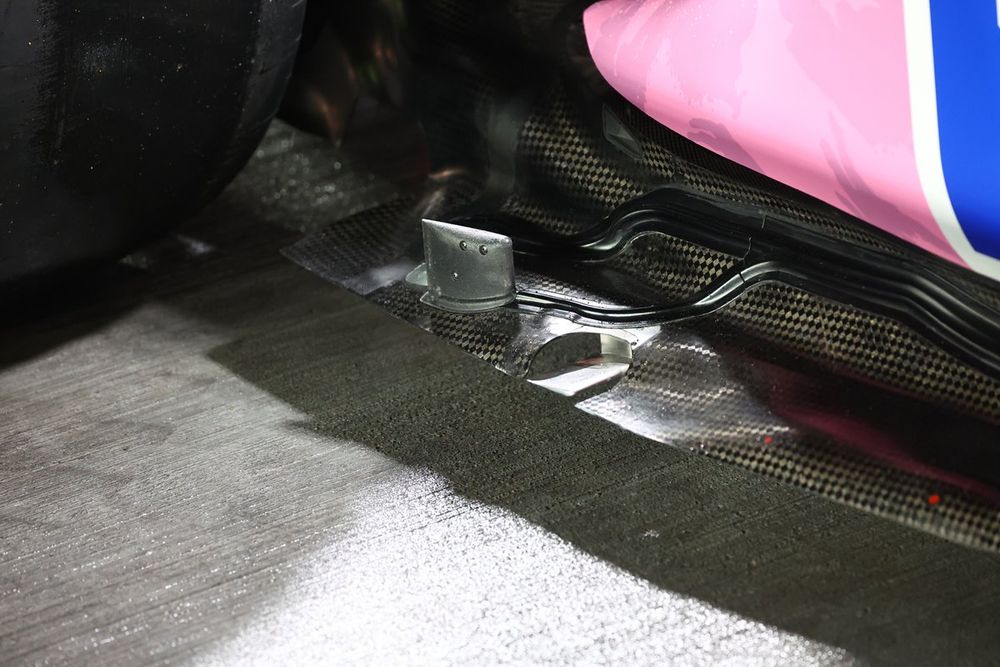

Alpine A523 detalle del piso

Photo by: Giorgio Piola

Alpine A523 detalle del piso

Para capturar los datos, Alpine ha montado un sensor en la parte superior del piso, mientras que los cables se han semienterrado en el suelo.

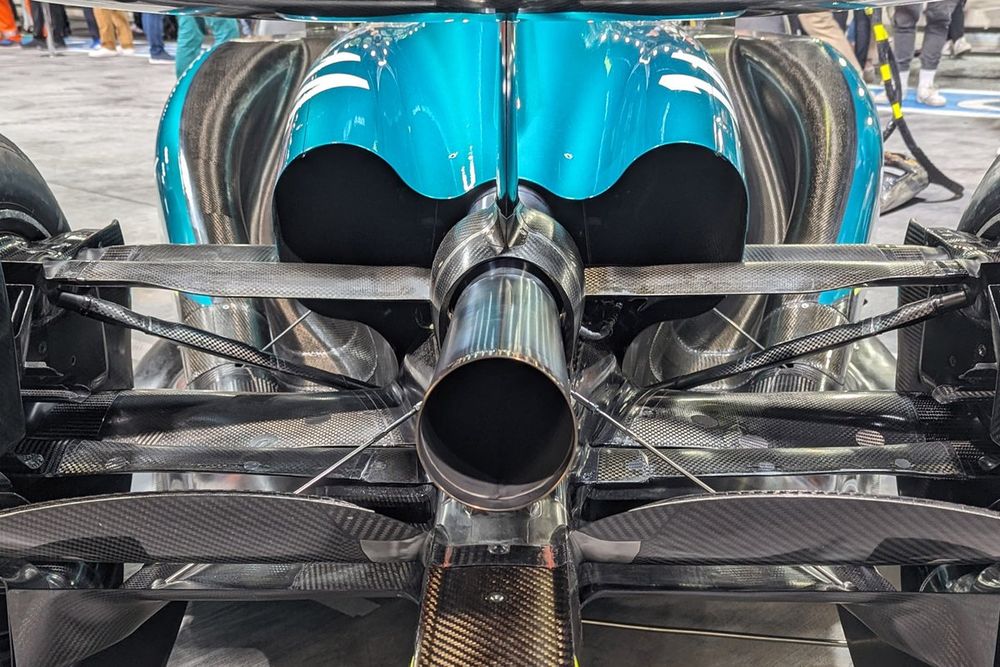

Aston Martin AMR23 detalle del difusor trasero

Photo by: Filip Cleeren

Aston Martin AMR23 detalle del difusor trasero

Aston Martin cuenta con una nueva disposición de las salidas de refrigeración traseras para Las Vegas, debido a las bajas temperaturas.

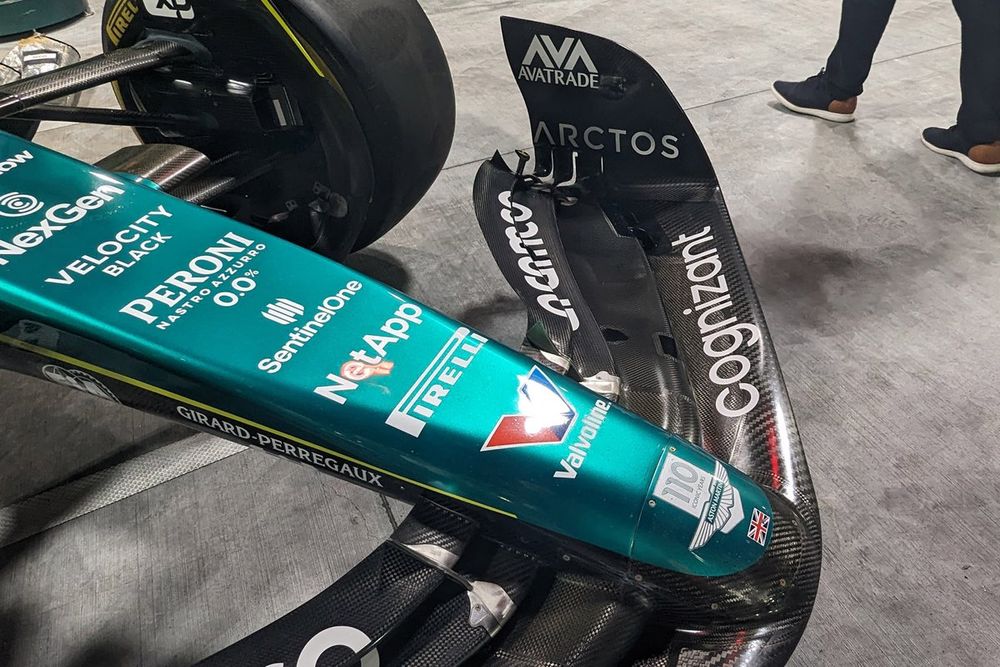

Aston Martin AMR23 alerón delantero

Photo by: Filip Cleeren

Aston Martin AMR23 alerón delantero

En la parte delantera del auto, se utiliza un perfil de alerón superior menos profundo, para equilibrar los niveles de carga aerodinámica de delante a atrás.

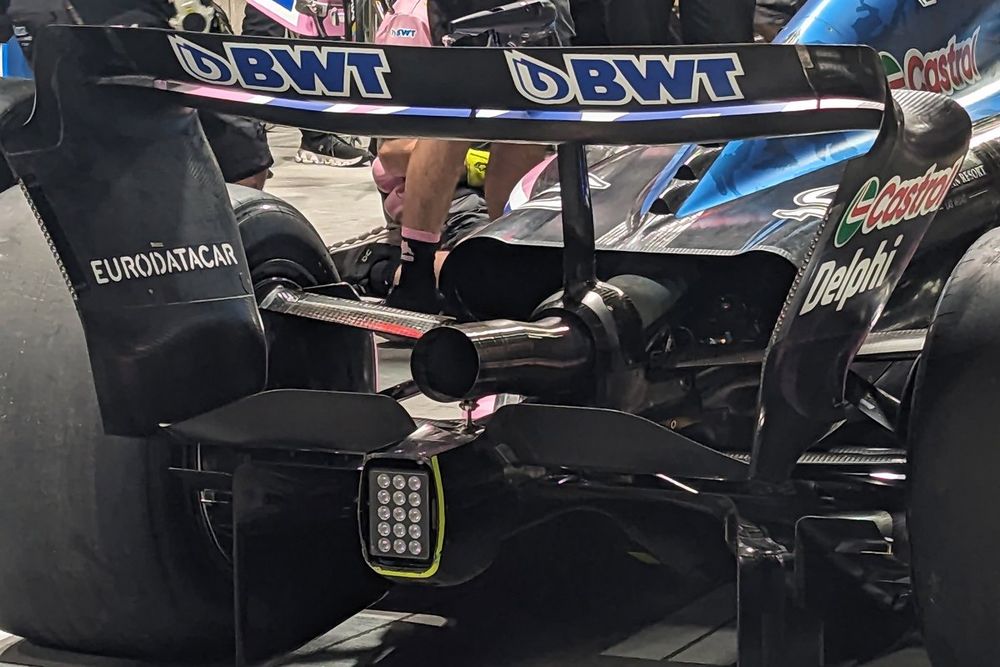

Alpine A523 detalle del difusor trasero

Photo by: Filip Cleeren

Alpine A523 detalle del difusor trasero

Alpine ha emparejado su alerón trasero de baja carga aerodinámica con un único elemento de alerón de viga, para reducir el downforce y la resistencia para la pista de calle de alta velocidad.

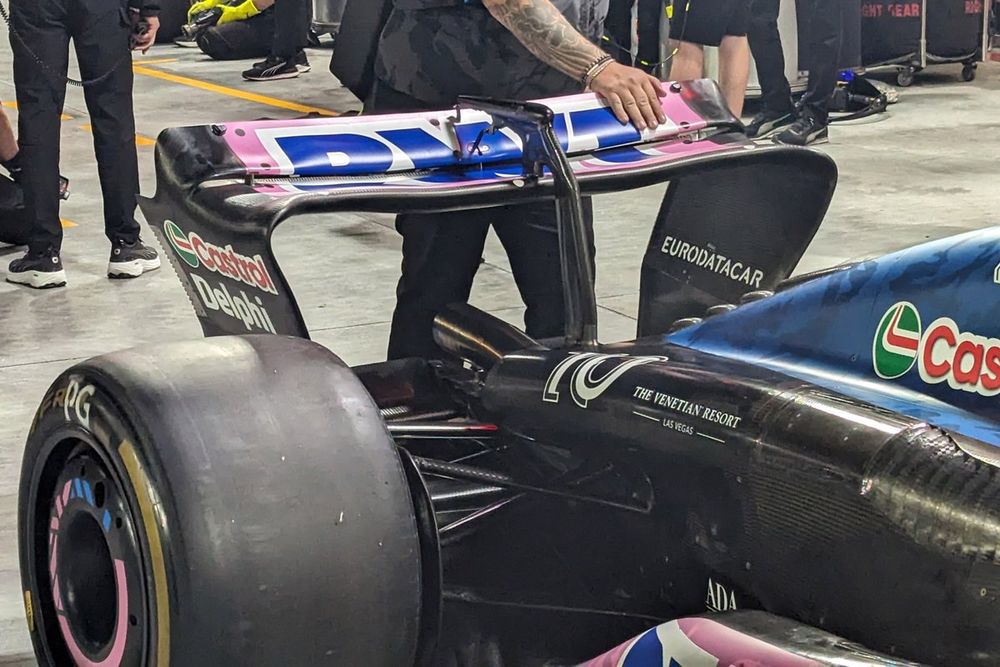

Alpine A523 alerón trasero

Photo by: Filip Cleeren

Alpine A523 alerón trasero

El alerón trasero empleado es de la misma especificación que el utilizado por el equipo en el Gran Premio de Italia, lo que pone de manifiesto la escasa carga aerodinámica con la que corre.

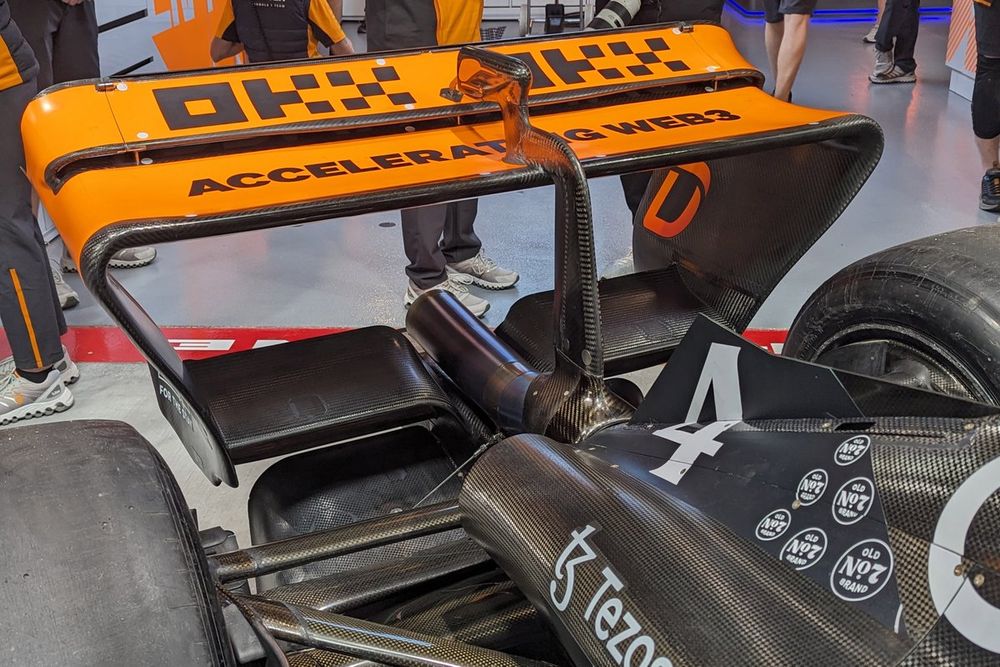

McLaren MCL60 detalle del alerón trasero

Photo by: Filip Cleeren

McLaren MCL60 detalle del alerón trasero

McLaren ha optado por producir un alerón trasero a medida y una solución de alerón de viga que reduce la carga aerodinámica y la resistencia para este circuito específico.


McLaren MCL60 detalle del  alerón trasero

Photo by: Filip Cleeren

McLaren MCL60 detalle del alerón trasero

Una toma más amplia del MCL60 muestra el borde recto que se utiliza en toda la envergadura del plano principal del ala delantera, en lugar de la variante en forma de cuchara que estamos acostumbrados a ver empleada. Esta vista también nos permite vislumbrar la profundidad de la hondonada en la parte trasera de la rampa descendente del ala lateral.


Detalles técnicos del difusor del McLaren MCL60

Photo by: Giorgio Piola

Detalles técnicos del difusor del McLaren MCL60

Vista trasera de la nueva disposición de viga del alerón biplana empleada en el MCL60 en Las Vegas.

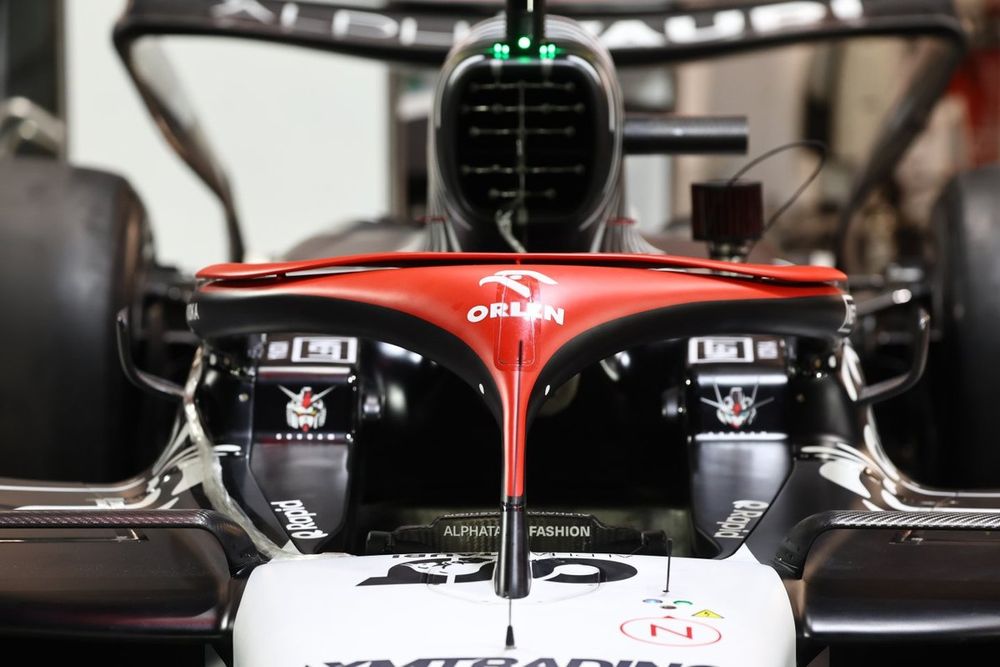

Detalle del airbox del AlphaTauri AT04

Photo by: Giorgio Piola

Detalle del airbox del AlphaTauri AT04

AlphaTauri ha montado un conjunto de sondas Kiel en el interior del airbox del AT04 para recopilar datos durante los entrenamientos libres.

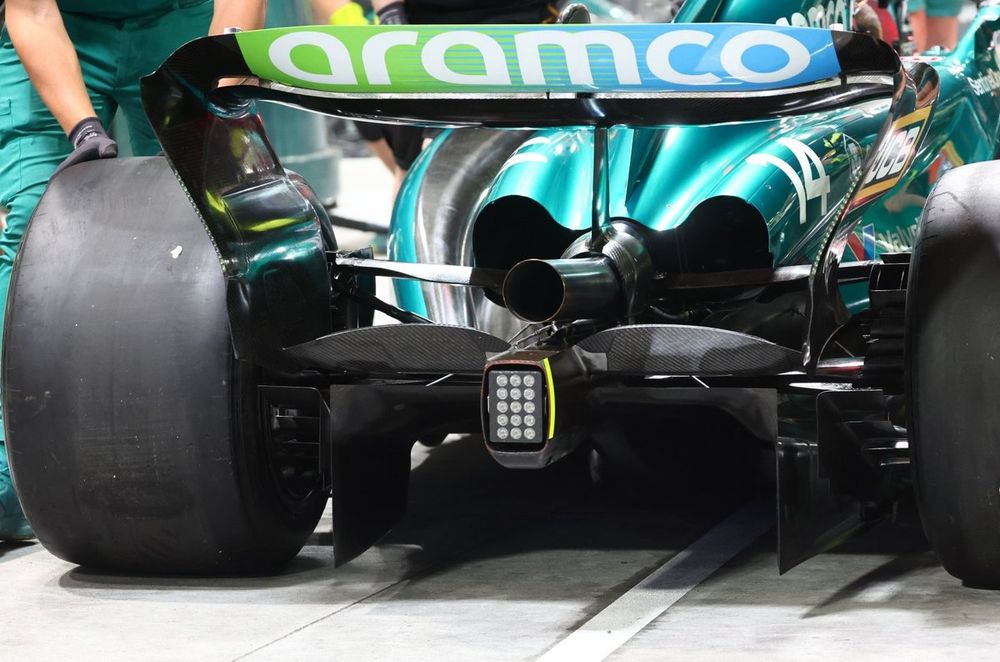

Aston Martin AMR23 difusor detalle técnico

Photo by: Giorgio Piola

Aston Martin AMR23 difusor detalle técnico

En el Aston AMR23 se utiliza un alerón de viga única, ya que el equipo busca reducir la carga aerodinámica y la resistencia para el evento.

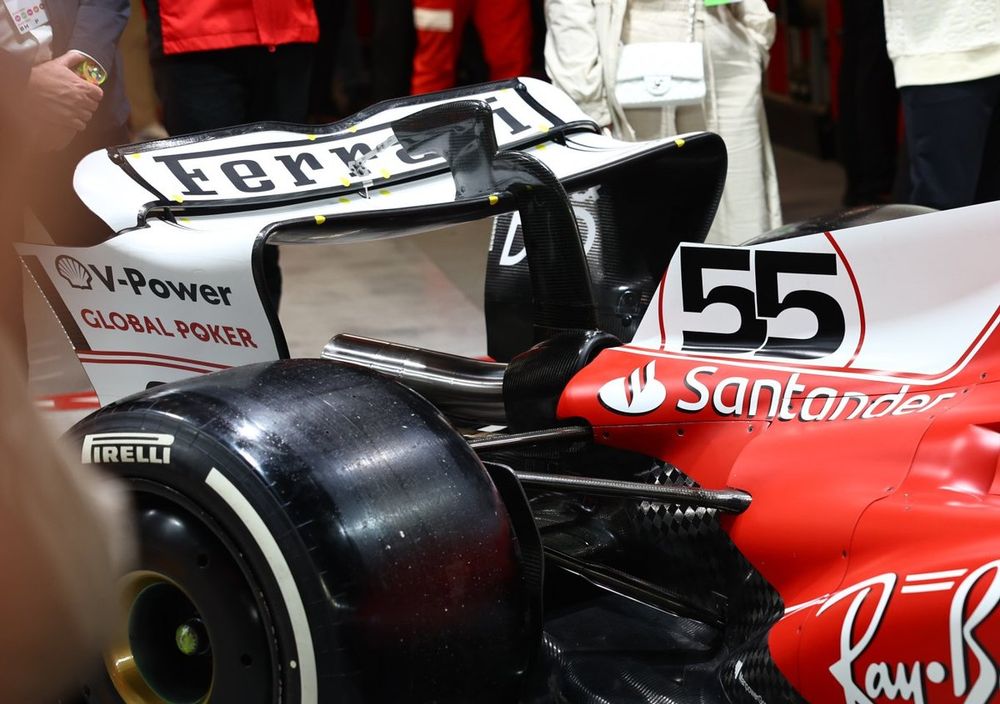

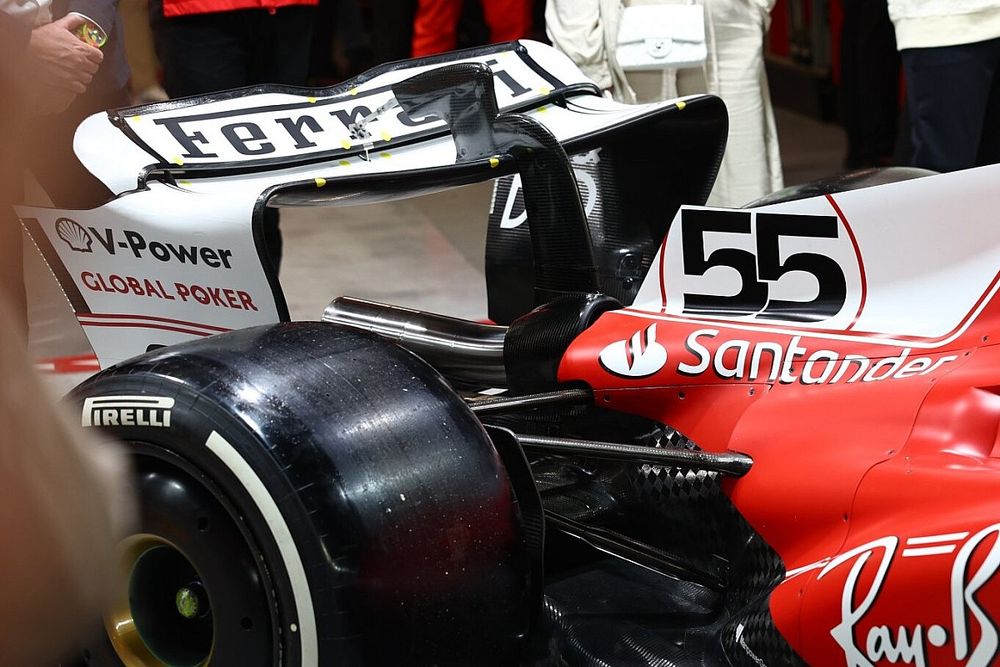

Ferrari SF-23 detalle técnico alerón trasero

Photo by: Giorgio Piola

Ferrari SF-23 detalle técnico alerón trasero

Ferrari por fin hace uso de una especificación del alerón trasero que no habíamos visto desde Bélgica, con su versión del endplate abierto y la sección de la punta empleada una vez más. Obsérvese también el perfil curvado en el centro del borde de fuga del alerón superior, que también tiene aplicado un alerón Gurney.

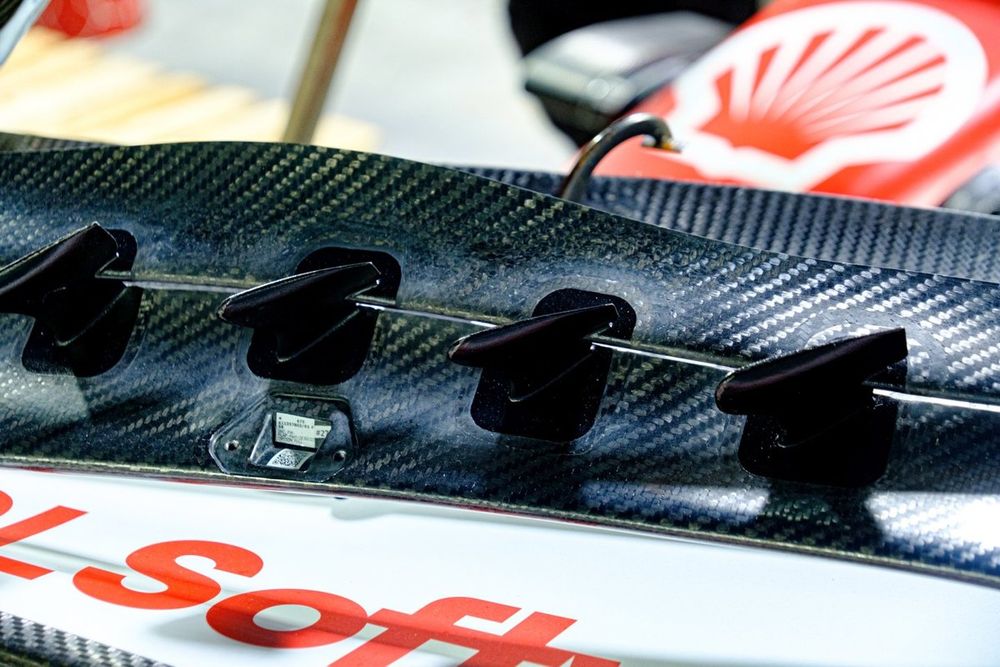

Detalle del alerón delantero del Ferrari SF-23

Photo by: Erik Junius

Detalle del alerón delantero del Ferrari SF-23

Detalle de los soportes separadores de las ranuras en forma de ala montados entre los dos elementos superiores del alerón delantero del Ferrari SF-23.

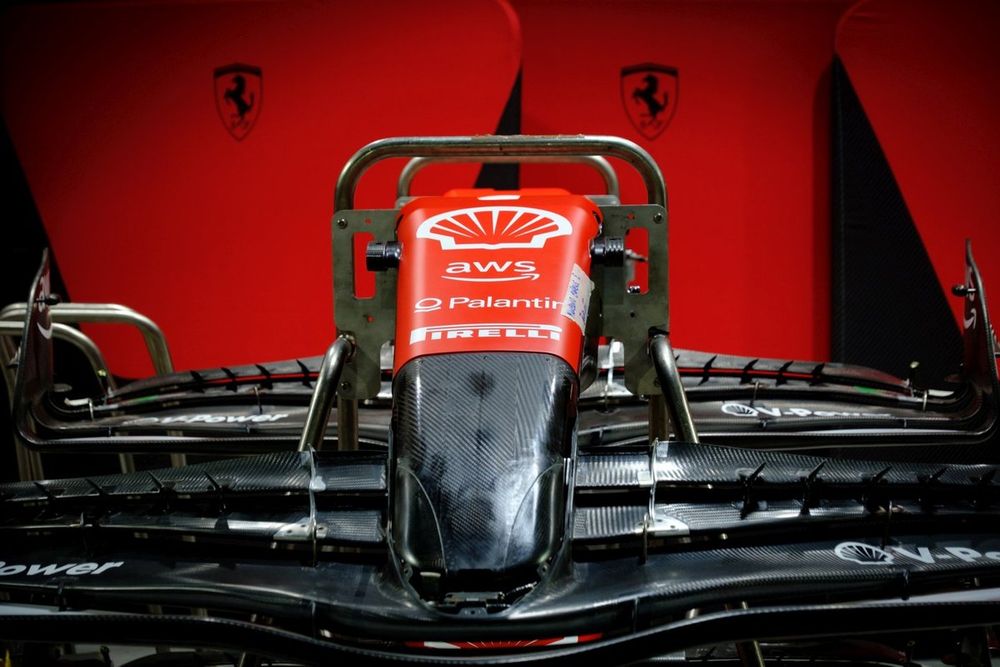

Detalle del alerón delantero del Ferrari SF-23

Photo by: Erik Junius

Detalle del alerón delantero del Ferrari SF-23

Un primer plano de la nariz y el alerón delantero del SF-23 sin el panel de protección colocado nos da una idea del diseño de la estructura de choque y de cómo se añade el salpicadero exterior.

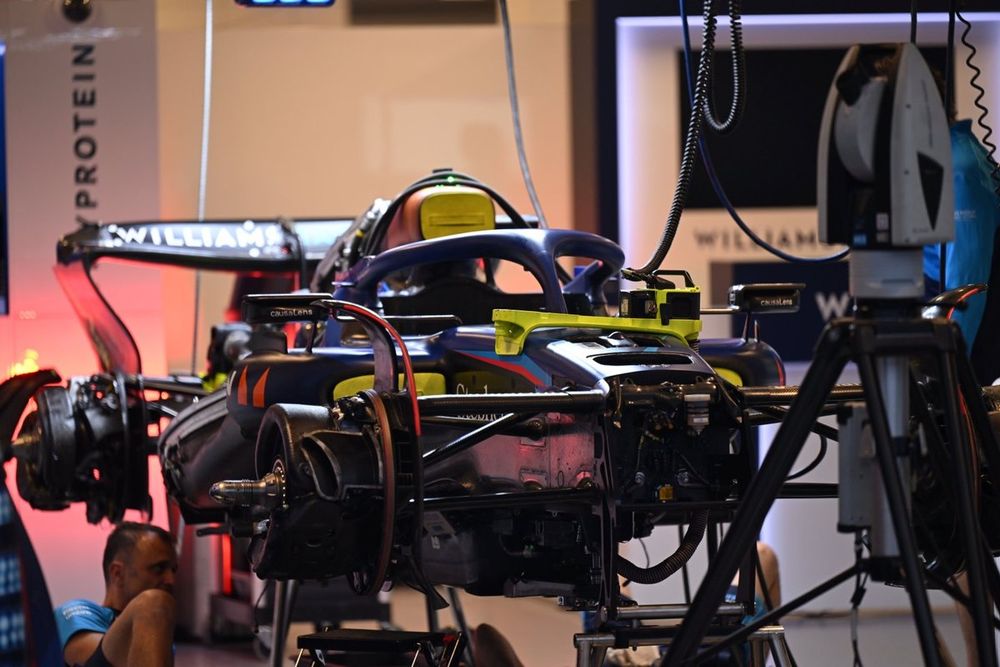

Detalle técnico del Williams FW45

Photo by: Uncredited

Detalle técnico del Williams FW45

El Williams FW45 se prepara con un alerón trasero de baja carga aerodinámica en forma de cuchara. También podemos ver la parte inferior del tambor del freno delantero, ya que el equipo utiliza varios canales para canalizar el flujo de aire hacia los componentes internos, sin perder de vista su influencia aerodinámica.

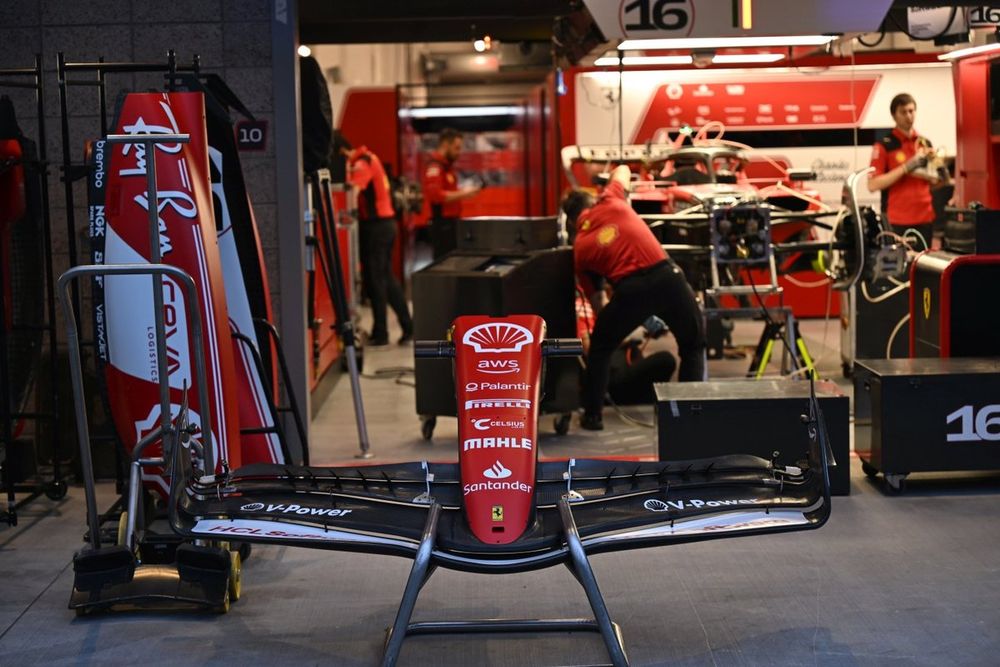

Detalle técnico del Ferrari SF-23

Photo by: Uncredited

Detalle técnico del Ferrari SF-23

Vista general del alerón delantero con menor carga aerodinámica que Ferrari empleará en Las Vegas, con la aleta superior recortada para equilibrar el auto de delante a atrás debido a las opciones en la parte trasera del coche.

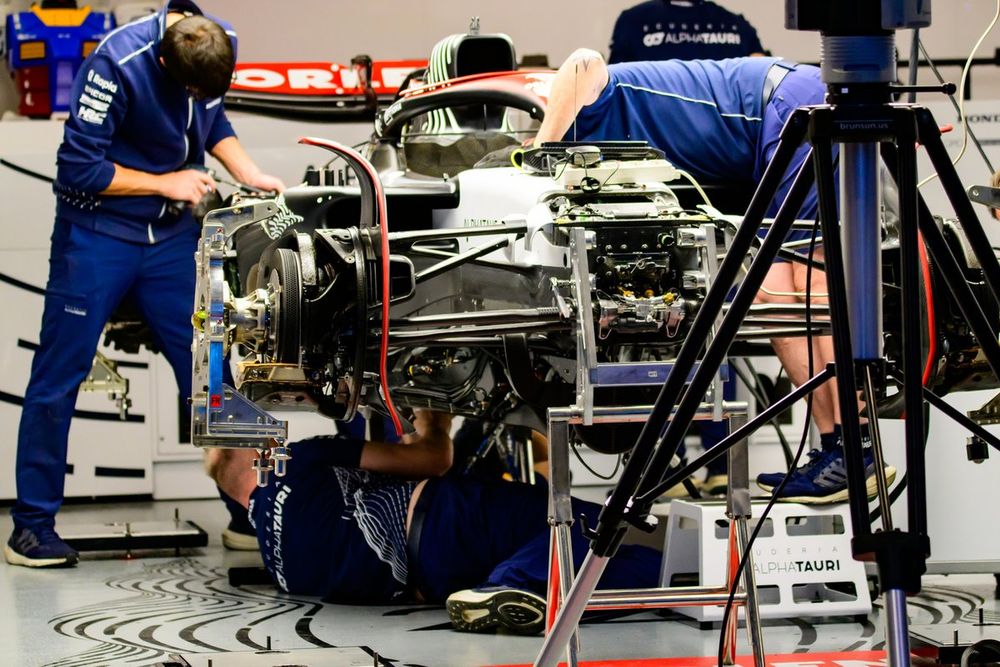

AlphaTauri AT04 en el garaje

Photo by: Erik Junius

AlphaTauri AT04 en el garaje

Los mecánicos de AlphaTauripreparan el AT04 para la acción, y nos ofrecen una vista de la disposición del freno delantero, debido a que los carenados no están todos colocados.
