Análisis técnico de Giorgio Piola
GALERÍA TÉCNICA: la actualización del Haas VF-17 durante 2017


Una selección de las mejores imágenes técnicas del coche de Haas VF-17, en la temporada 2017 cortesía de Giorgio Piola, Sutton Images y LAT Images.
Otras Galerías Técnicas de los coches de F1:
- GALERÍA TÉCNICA: la actualización del Force India VJM10 durante 2017
- GALERÍA TÉCNICA: la actualización del McLaren MCL32 durante 2017
- GALERÍA TÉCNICA: la actualización del Williams FW40 durante 2017
- GALERÍA TÉCNICA: la actualización del Renault RS17 durante 2017
- GALERÍA TÉCNICA: la actualización del Sauber C36 durante 2017
- GALERÍA TÉCNICA: la actualización del Red Bull RB13 durante 2017
GP de China

Foto de: Sutton Motorsport Images

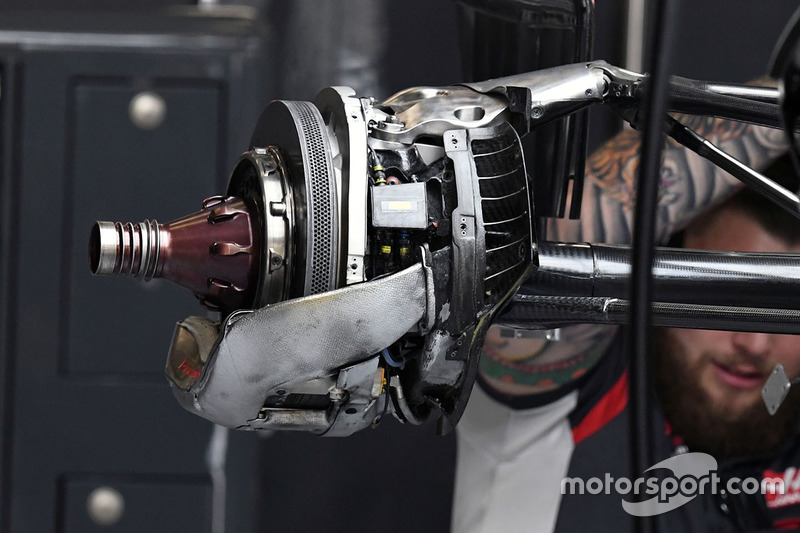

Vista del conjunto de freno trasero de Haas que muestra el disco, el achicador y el tubo transversal que enfría el caliper.
GP de Bahrein

Foto de: Sutton Motorsport Images

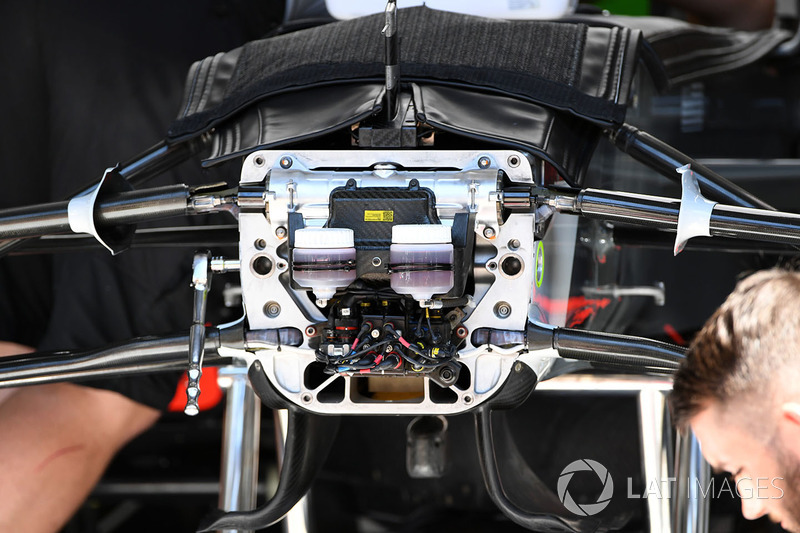

Vista frontal del chasis, la suspensión, la cremallera de dirección y los tanques de líquido de frenos.
GP de Bahrein

Foto de: Giorgio Piola

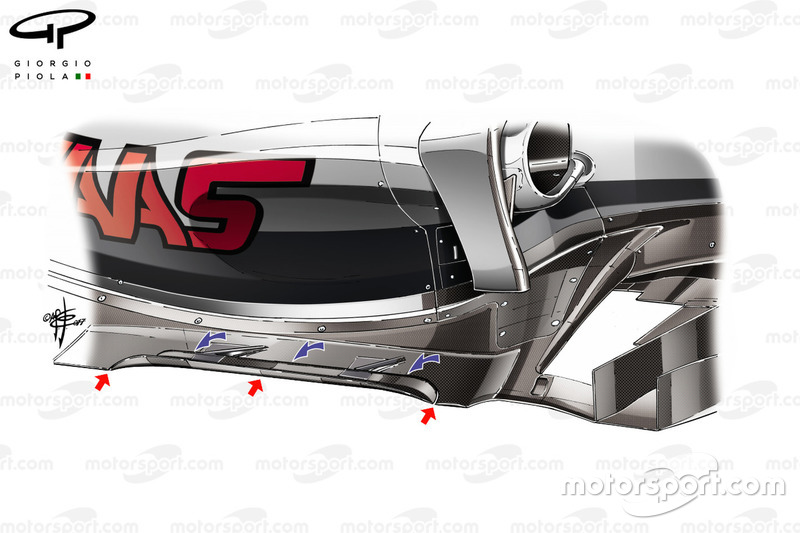

La sección del piso junto al flanco de los sidepods está equipada con una ranura larga.
GP de Mónaco

Foto de: Sutton Motorsport Images

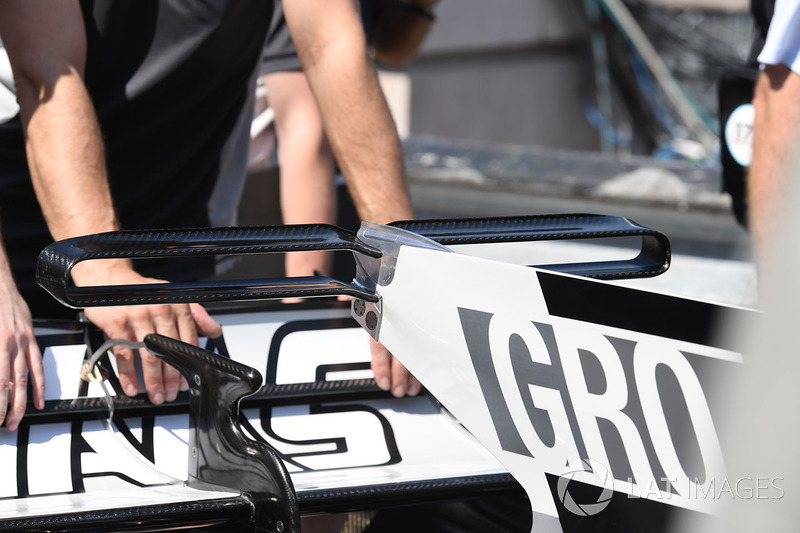

La T-wing de Haas tiene dos elementos y se observa cómo el superior está curvado.
GP de Mónaco

Foto de: Sutton Motorsport Images
Vista de las derivas añadidas al borde del pontón y conectadas por dos generadores de vórtices.
GP de Mónaco

Foto de: Giorgio Piola

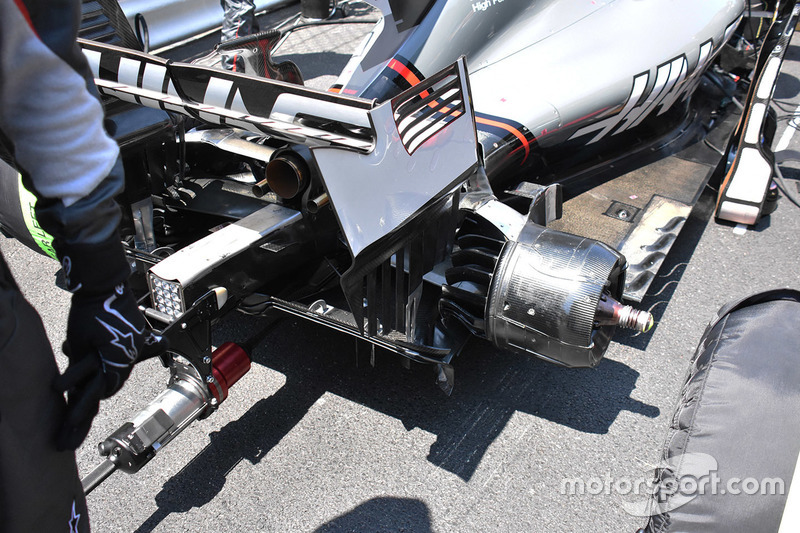

Una bonita vista del conducto del freno trasero y las diferentes aletas unidas a él. También tenga en cuenta el detalle en la esquina más externa del difusor donde los internos Gurney muy bien formados se utilizan para intercalar el flujo de aire de alta presión en la zona de baja presión.
GP de Canadá

Foto de: Sutton Motorsport Images

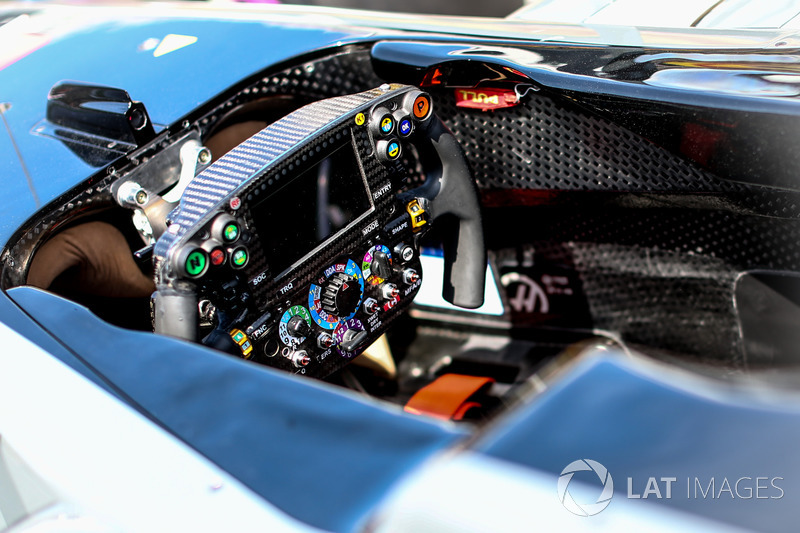

El volante del Haas VF-17 es muy similar al utilizado por Ferrari en los últimos años.
GP de Azerbaiyán

Foto de: Giorgio Piola

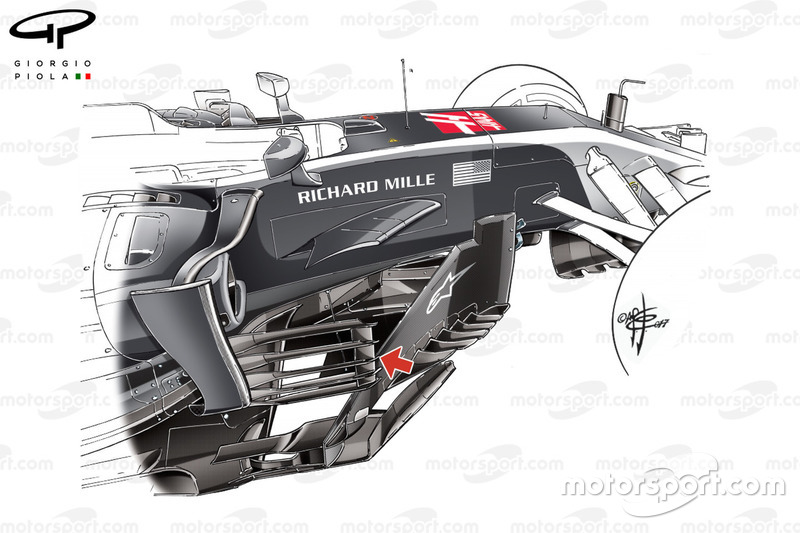

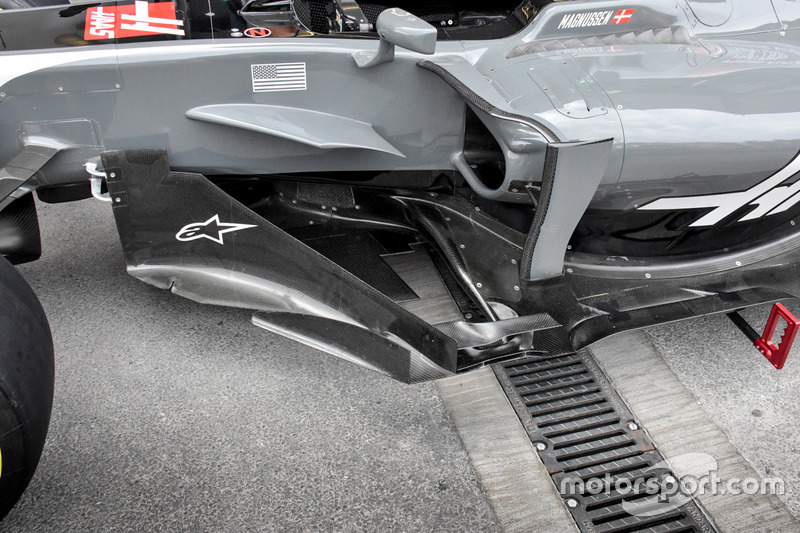

La zona de bargeboard, piso y sidepod del acondicionador de aire del auto se hizo cada vez más compleja durante toda la temporada.
GP de Azerbaiyán

Foto de: Sutton Motorsport Images

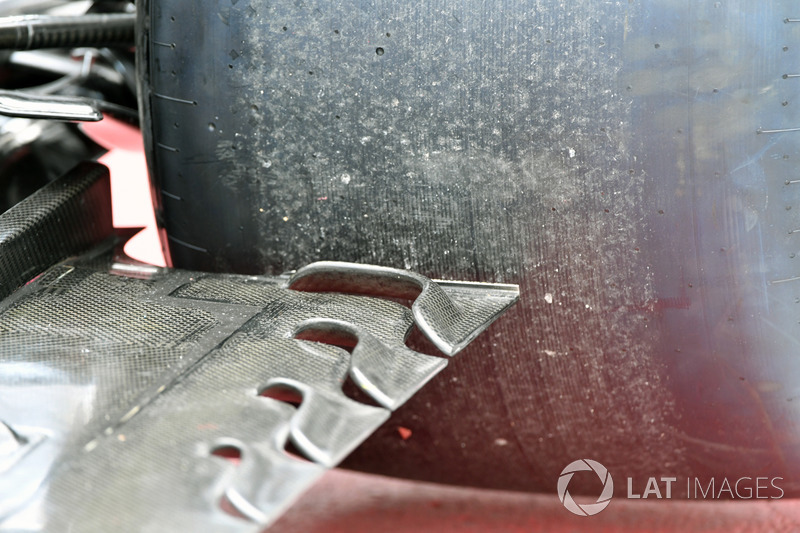

La parte posterior del piso se denotó con tres crestas en forma de L y una última, más grande, ubicada justo en frente de la llanta trasera.
GP de Azerbaiyán

Foto de: Sutton Motorsport Images

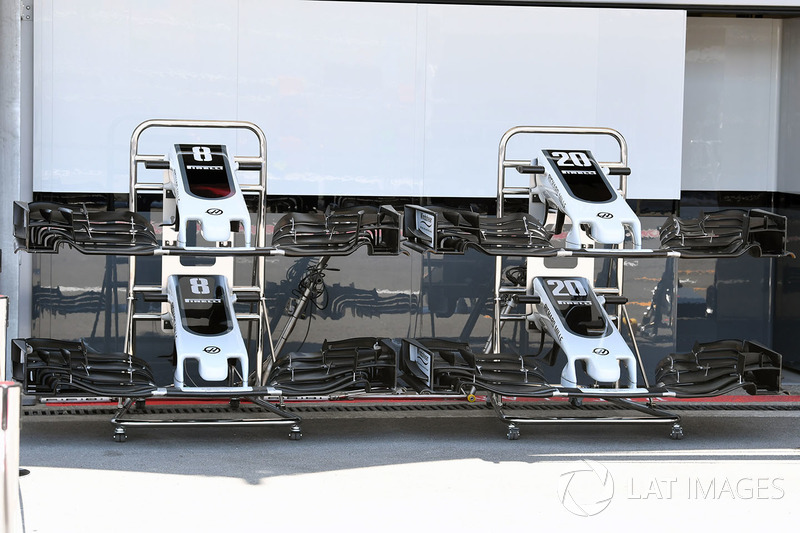

Las alas de recambio tanto para Romain Grosjean como para Kevin Magnussen están configuradas con diferentes soluciones de solapas superiores.
GP de Azerbaiyán

Foto de: Giorgio Piola

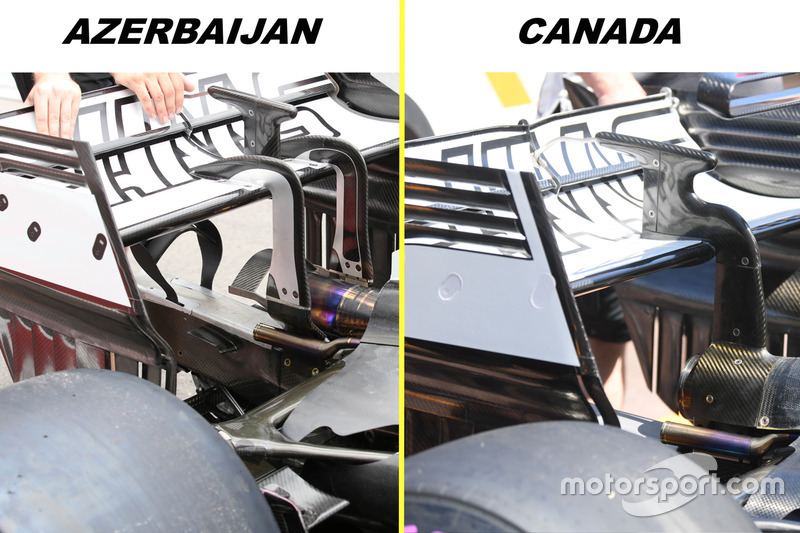

Comparación entre el único pilar del alerón trasero utilizado en Canadá y el doble utilizado en Azerbaiyán.
GP de Austria

Foto de: Sutton Motorsport Images
El alerón delantero con su ajustador configurado para un ángulo de ataque muy bajo.
GP de Austria

Foto de: Sutton Motorsport Images

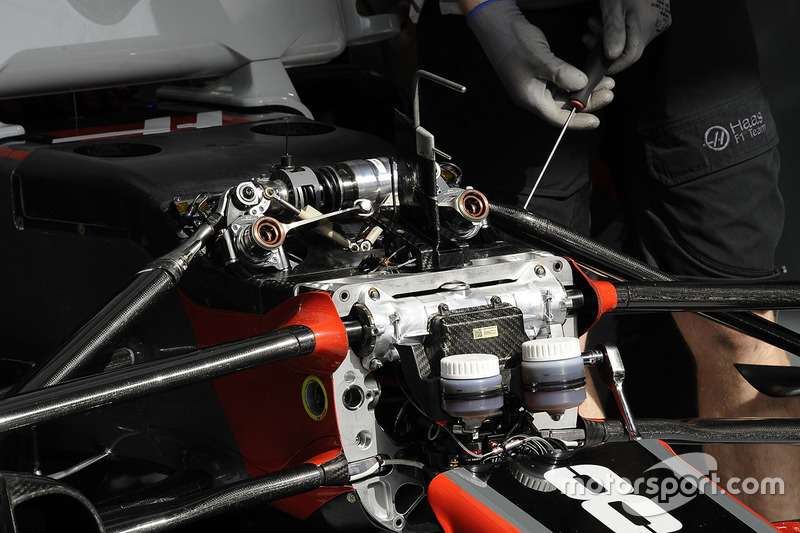

La parte delantera del chasis con su par de aleación ligera, bastidor de dirección y puntos de anclaje de la suspensión.
GP de Austria

Foto de: Sutton Motorsport Images

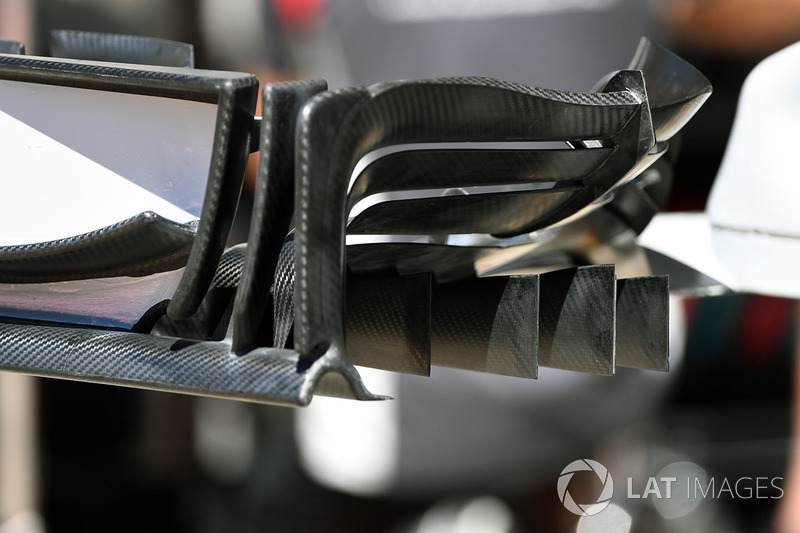

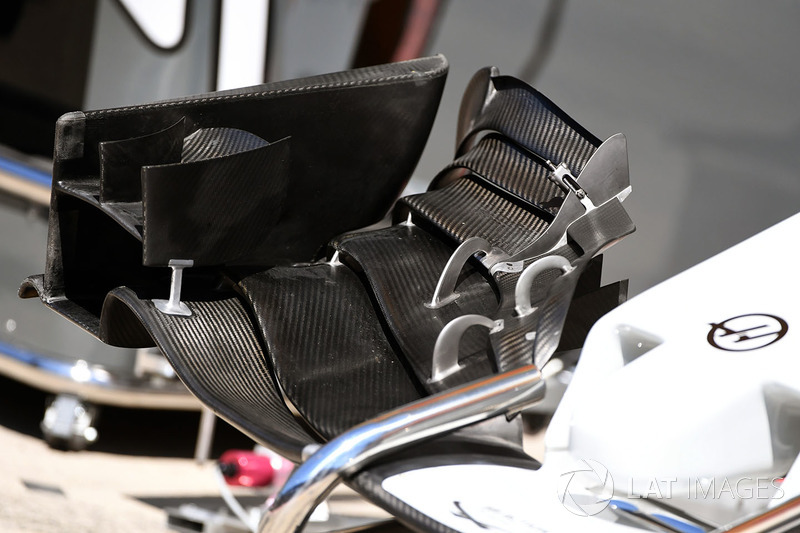

Vista posterior del ala delantera con varios bordes verticales debajo del plano principal. Tenga en cuenta también que la deriva se divide en dos secciones.
GP de Gran Bretaña

Foto de: Sutton Motorsport Images
Haas utiliza discos con una capacidad de enfriamiento significativamente mayor, ya que los agujeros de perforación utilizados para dispersar el calor se perforan en un patrón de chevron, lo que permite seis agujeros en su cara.
GP de Austria

Foto de: Sutton Motorsport Images

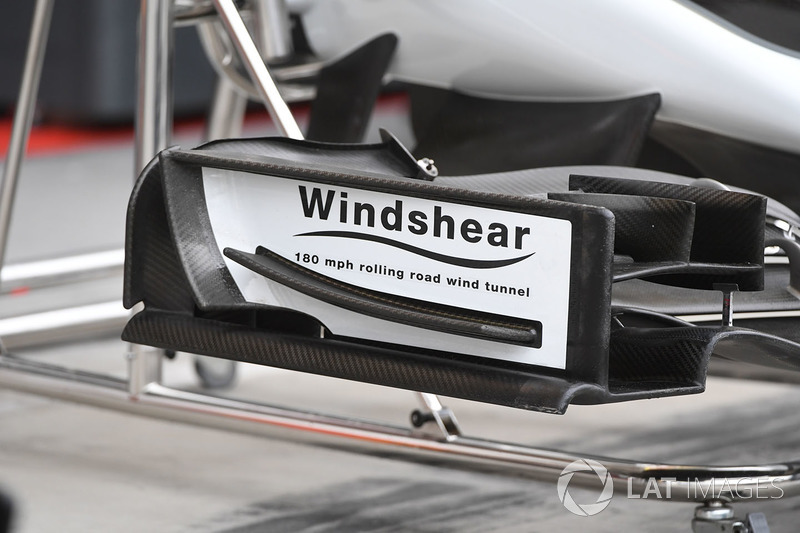

La placa de extremo del ala frontal, completa con un canard alargado.
GP de Bélgica

Foto de: Sutton Motorsport Images

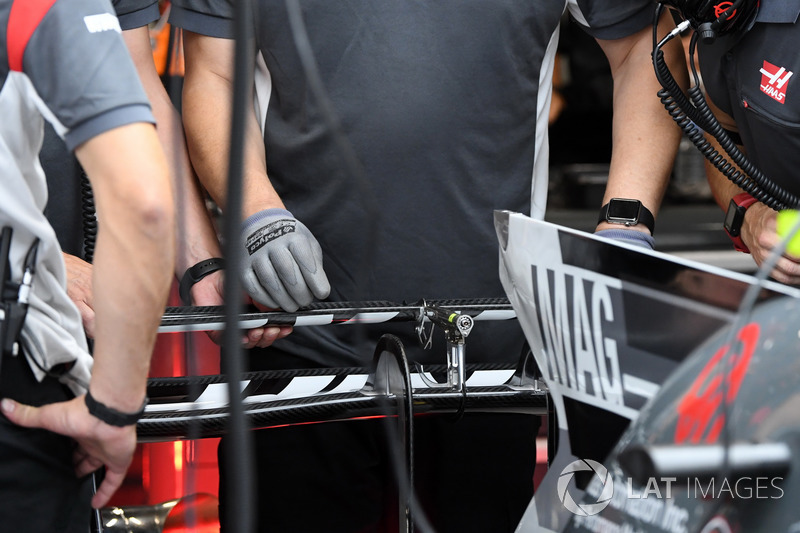

Esta foto muestra el mecanismo del DRS que gira la aleta superior del alerón trasero.
GP de Italia

Foto de: Sutton Motorsport Images
Un primer plano del panel de enfriamiento con rejillas junto a la cabina y la ventilación en el borde delantero del copiloto.
GP de Italia

Foto de: Sutton Motorsport Images

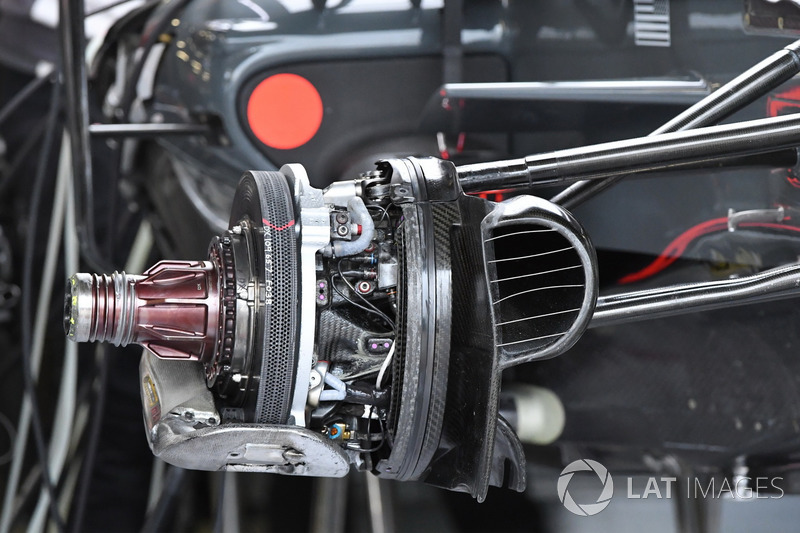

Plano detallado de la parte delantera vertical sin el tambor de freno / lata de torta adherida, que nos permite ver los puntos de recogida de la suspensión, el disco de freno, caliper y el extremo del eje quemado.
GP de Italia

Foto de: Giorgio Piola

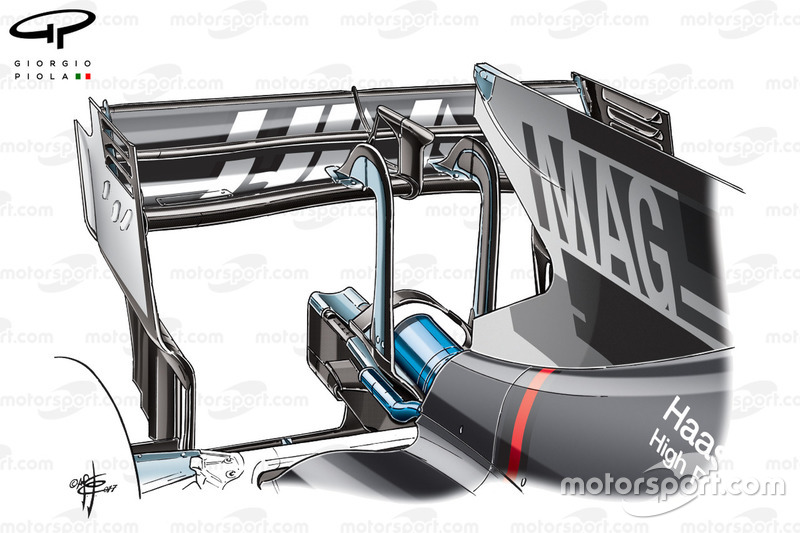

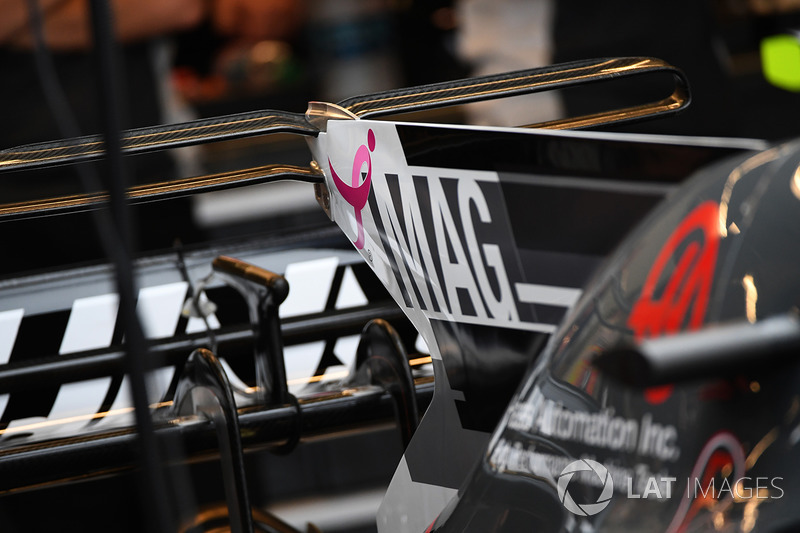

El ala con forma de boomerang dirigida por el equipo para reducir la carga aerodinámica y el arrastre para las largas rectas de Monza. Tenga en cuenta la falta del T-wing y el uso de solo el asiento monkey sobre el escape.
Singapore GP

Foto de: Giorgio Piola

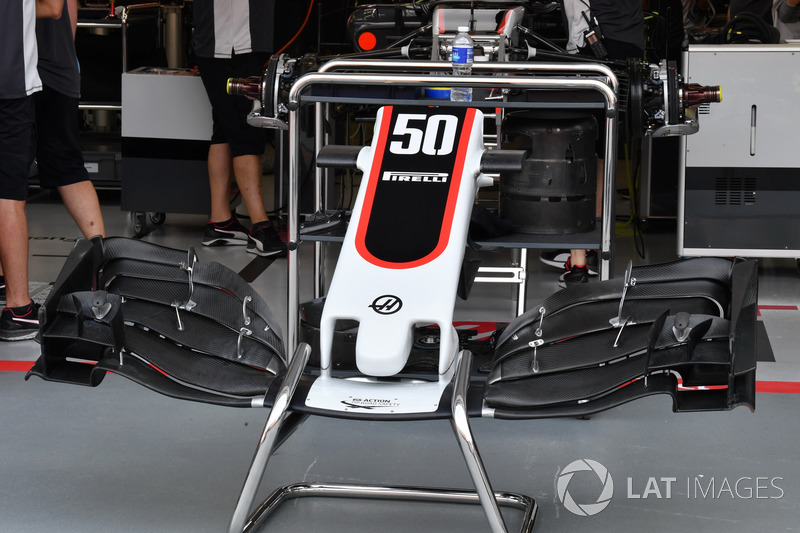

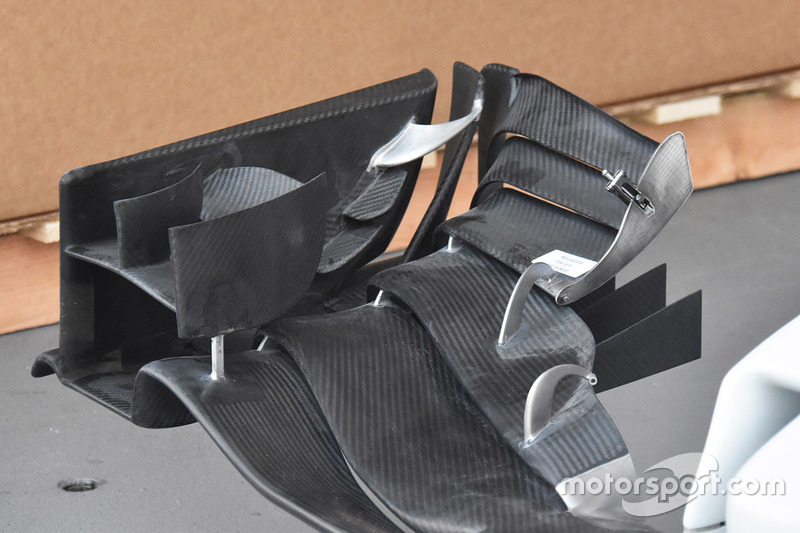

El ala frontal sin las aletas superiores unidas muestra el detalle del ajustador interno y la última parte de las tracas que se extienden debajo de la sección exterior del ala.
Singapore GP

Foto de: Sutton Motorsport Images
Haas probando una especificación de ala con solo dos aletas superiores, en lugar de las tres habituales.
GP de Malasia

Foto de: Giorgio Piola

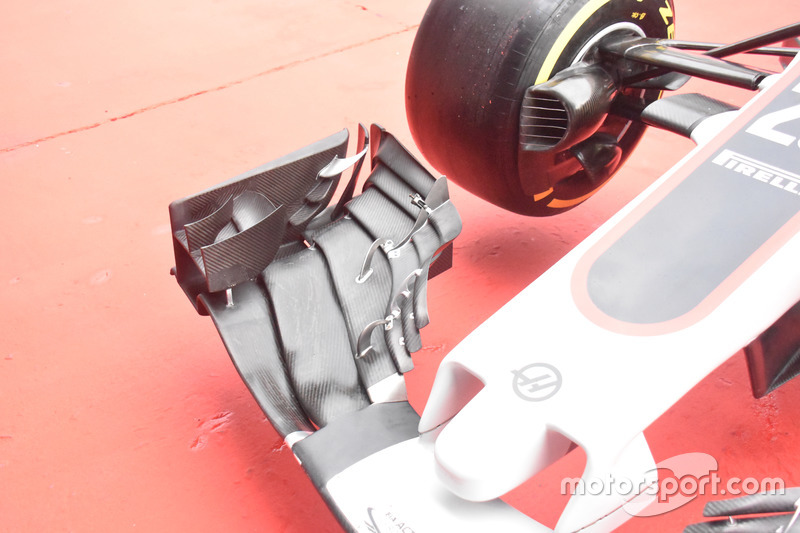

El ala delantera del Haas es compleja, pero no tan complicada como la de los primeros corredores.
GP de Malasia

Foto de: Sutton Motorsport Images

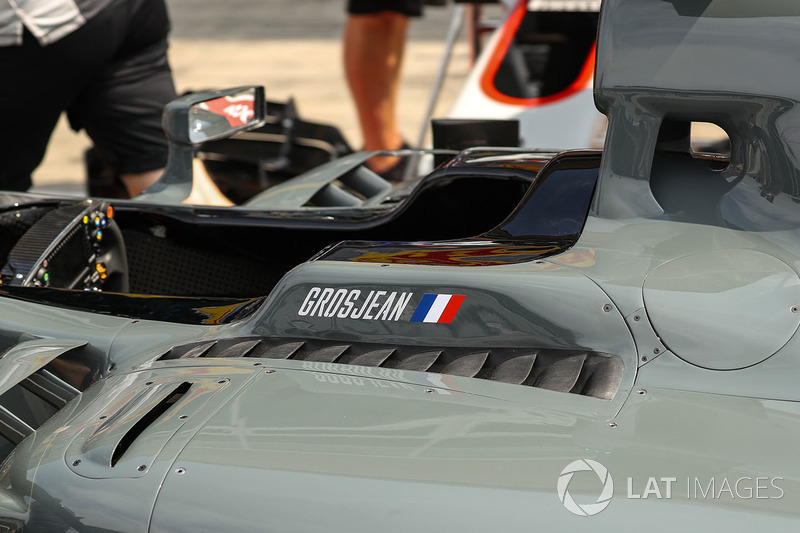

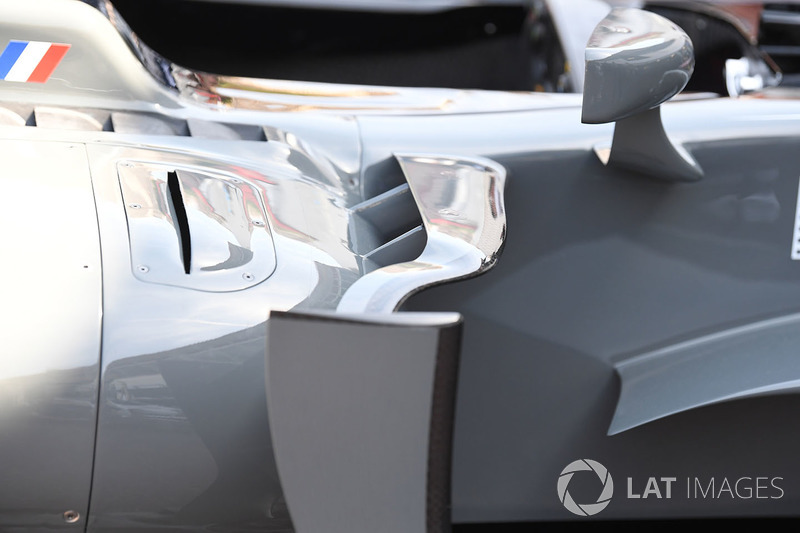

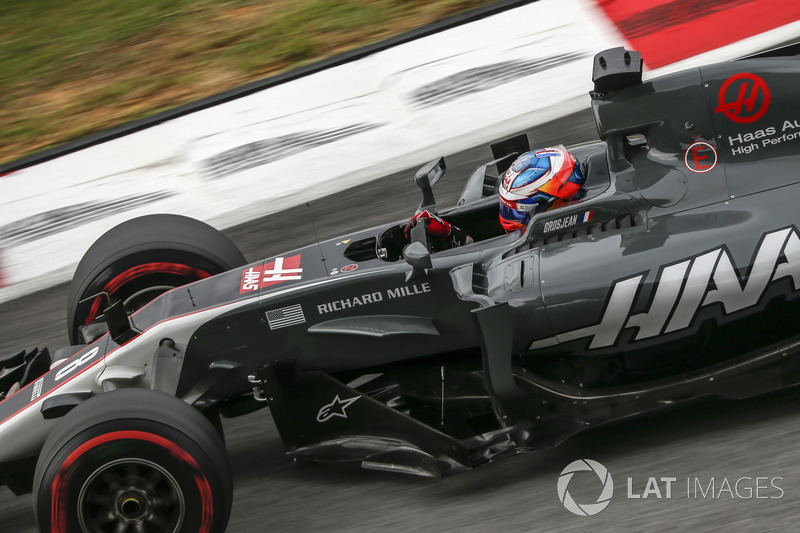

Una mirada al VF-17 desde un lado. Tenga en cuenta la gran cantidad de rejillas en los paneles de enfriamiento junto al piloto utilizado para evacuar el calor, mientras que una salida adicional también se puede encontrar cerca del borde delantero de la cabina.
GP de Japón

Foto de: Sutton Motorsport Images
Esta imagen tomada durante la práctica en boxes nos da una gran oportunidad de los conjuntos de frenos delanteros y traseros y del eje delantero que comparten características comunes con su proveedor: Ferrari.
GP de Estados Unidos

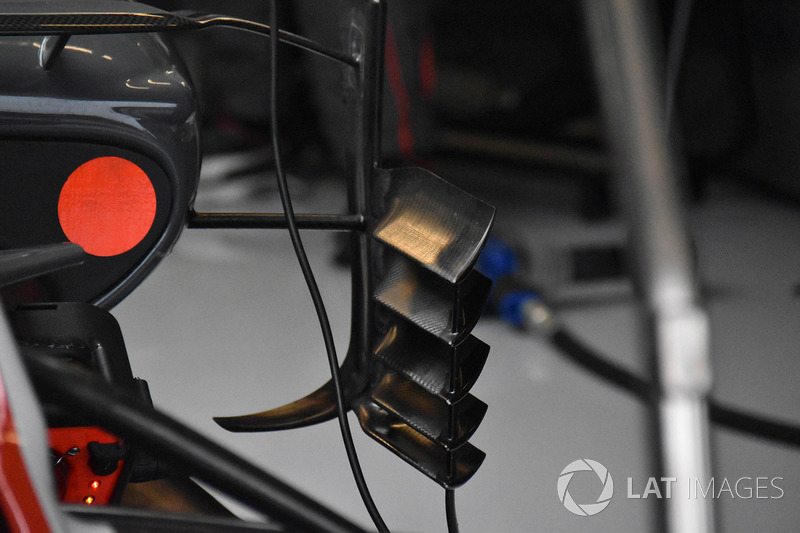

La vista opuesta a los nuevos deflectores laterales muestra cómo los elementos verticales están orientados para imitar las persianas que normalmente veríamos en la placa final del alerón trasero.
GP de Estados Unidos

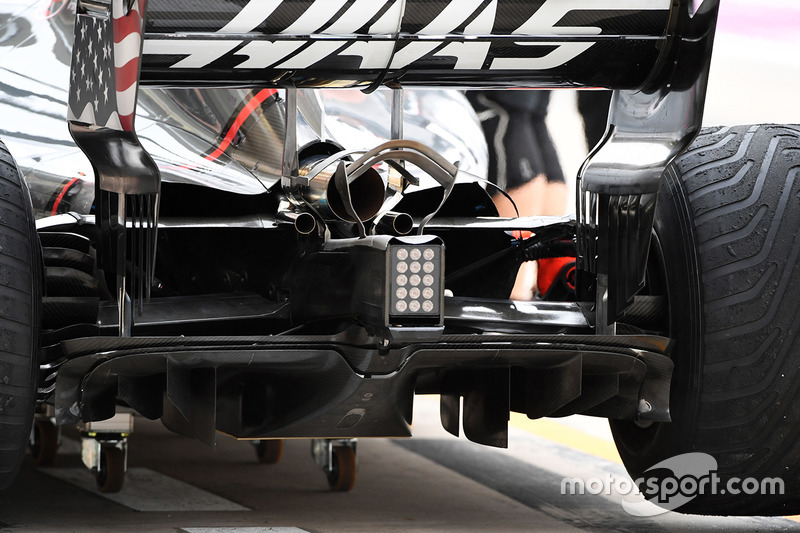

Un primer plano del difusor del VF-17, que presenta una configuración doble de Gurney, la más cercana de las cuales se envuelve alrededor de la parte superior y los lados del difusor. El uso de dos asientos monkey también es digno de mención, una configuración compartida con el proveedor de la unidad de potencia Ferrari.
GP de Estados Unidos

Primer plano de la T-wing de doble elemento vista por primera vez en Mónaco.
GP de Estados Unidos

Foto de: Giorgio Piola
Ilustración de los deflectores horizontales agregados por el equipo con cinco elementos y un borde vertical en el frente. El objetivo del conjunto es controlar mejor los efectos negativos generados por la estela de los neumáticos delanteros.
GP de Abu Dhabi

Foto de: Giorgio Piola

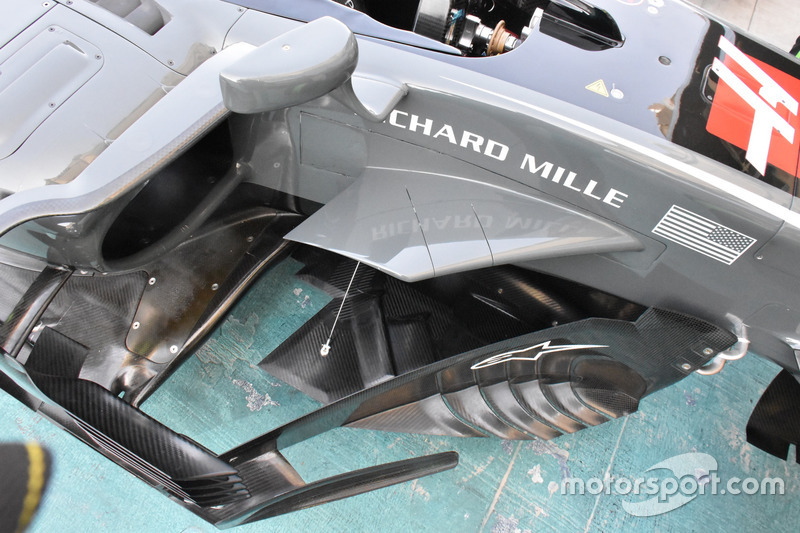

Vista del área compleja por delante de los sidepods. Tenga en cuenta los cortes en el canard de la cabina que reflejan aquellos en el piso de abajo para cumplir con los criterios en las regulaciones.
Pruebas en Abu Dhabi

Foto de: Mark Sutton

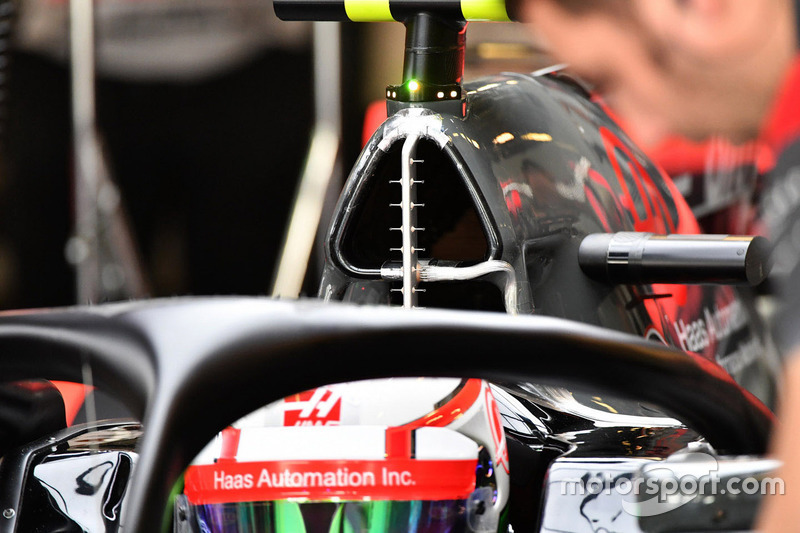

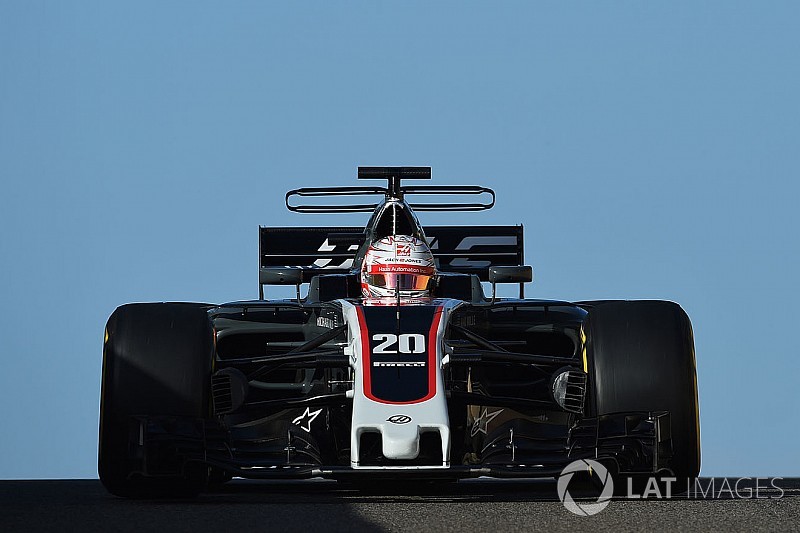

El equipo realizó pruebas consecutivas en Abu Dhabi para obtener datos sobre el impacto del Halo, que se introducirá en 2018. Se colocaron tubos de Pitot cerca de la entrada del airbox para evaluar su impacto.
Pruebas en Abu Dhabi

Foto de: Andrew Hone / LAT Images
Los equipos podrán agregar un carenado a la estructura de titanio que puede estar a 20 mm de su superficie para mejorar los problemas aerodinámicos que presenta. Esta prueba en Abu Dhabi muestra a Haas buscando una opción donde los generadores de vórtices se colocan encima de la estructura para reducir el golpeteo del casco y mejorar el flujo dentro y alrededor de la caja de aire.
