GALERÍA TÉCNICA: las actualizaciones de los coches de F1

compartidos
comentarios
GALERÍA TÉCNICA: las actualizaciones de los coches de F1
Matt Somerfield
Por: Matt Somerfield
Traducido por: Bernardo Maldonado
6 abr. 2018 23:04

Las novedades técnicas en los coches de F1 desde los garajes de los equipos en Sakhir tomadas por Giorgio Piola y Sutton Images.



Galería
Lista

Detalle del motor Force India VJM11

Detalle del motor Force India VJM11
1/15

Foto de: Giorgio Piola

El VJM11 sin su carrocería, revela algunos de los detalles de cómo se empaqueta la unidad de potencia Mercedes y los accesorios.

Detalle del difusor Ferrari SF71H

Detalle del difusor Ferrari SF71H
2/15

Foto de: Giorgio Piola

Una mirada de primer plano a la superficie exterior del difusor curvado y ranurado del Ferrari, junto con la extensión Gurney ranurada y curvada que corre alrededor de su periferia.

Pintura en Red Bull Racing RB14

Pintura en Red Bull Racing RB14
3/15

Foto de: Sutton Motorsport Images

Las paletas giratorias y los elementos de suspensión delantera del RB14 están pintados con flo-viz para establecer si esas y otras partes asociadas se comportan como se esperaba.

McLaren MCL33

McLaren MCL33
4/15

Foto de: Sutton Motorsport Images

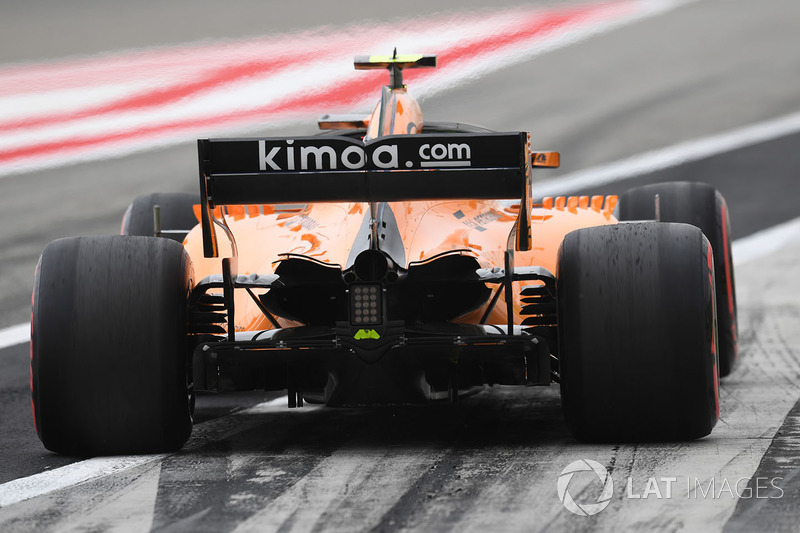

Toma trasera del MCL33 muestra la cantidad de tomas de refrigeración que han sido abiertas por el equipo para Bahrein. También tenga en cuenta las pestañas estilísticas estilo gurney montadas arriba que ayudan con la extracción.

Force India VJM11 detalle de ala delantera

Force India VJM11 detalle de ala delantera
5/15

Foto de: Giorgio Piola

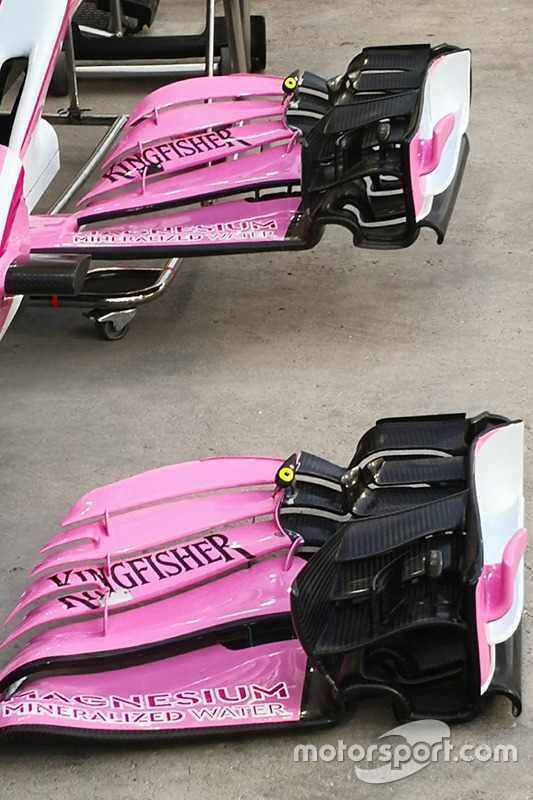

Una comparación de las nuevas alas de especificación de Force India (abajo) y las anteriores (arriba) . Los diseñadores han revisado la forma del plano principal donde se encuentra la sección neutra, utilizando un arco en lugar de una sección plana, también han agregado ranuras en las dos inferiores de las tres aletas superiores y revisaron el ancho y el derecho de la cascada principal.

Force India F1 VJM11

Force India F1 VJM11
6/15

Foto de: Giorgio Piola

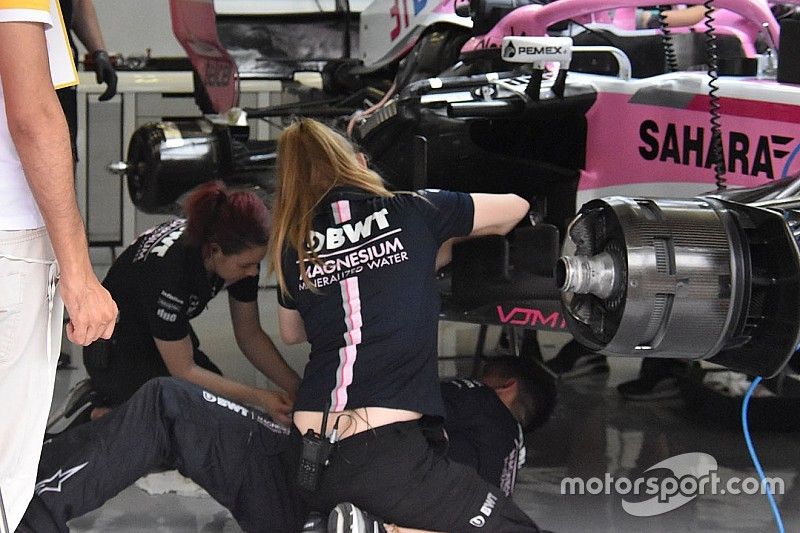

Las mecánicos trabajan en el Force India durante la PL1.

Red Bull Racing RB14 detalle del difusor

Red Bull Racing RB14 detalle del difusor
7/15

Foto de: Giorgio Piola

La carrocería de la parte trasera de la cubierta del motor del RB14 se ha ampliado para Bahréin a medida que el equipo busca mejorar los parámetros de refrigeración.

Renault Sport F1 Team RS 18 detalle del ala frontal

Renault Sport F1 Team RS 18 detalle del ala frontal
8/15

Foto de: Giorgio Piola

El alerón delantero tuvo una revisión menor en Australia, y ahora presenta un corte en la sección más externa de la aleta superior. Tenga en cuenta que el equipo tenía una matriz de sonda Kiel montada detrás del ala para asegurarse de que funcionó como se esperaba.

Toro Rosso STR13 detalle del ala frontal

Toro Rosso STR13 detalle del ala frontal
9/15

Foto de: Giorgio Piola

Dos especificaciones de ala frontal están disponibles en Bahrein. Tenga en cuenta que los dos inferiores tienen tres aletas superiores en lugar de dos.

Red Bull Racing RB14 detalle frontal

Red Bull Racing RB14 detalle frontal
10/15

Foto de: Giorgio Piola

Una vista al chasis de la RB14, tomar en cuenta que la matriz de la sonda Kiel estaría montada detrás del alerón delantero una vez que esté instalada.

Mercedes-AMG F1 W09 detalle frontal

Mercedes-AMG F1 W09 detalle frontal
11/15

Foto de: Giorgio Piola

Mecánicos trabajando en la suspensión delantera del Mercedes W09 mientras los conductores buscan estabilidad y rendimiento durante la práctica del viernes.

Red Bull Racing RB14 detalle del freno delantero

Red Bull Racing RB14 detalle del freno delantero
12/15

Foto de: Giorgio Piola

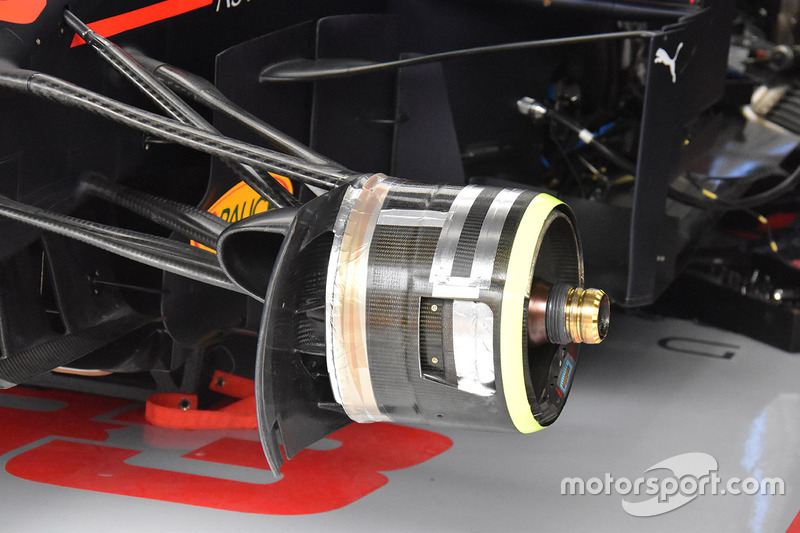

El tambor del freno delantero presenta un panel ranurado en Bahrein, lo que permite que el conducto de freno recoja el flujo de aire. El flujo de aire pasa entre los pequeños huecos y el borde de la rueda, alterando también la transferencia de energía térmica al neumático.

Fernando Alonso, McLaren MCL33 Renault

Fernando Alonso, McLaren MCL33 Renault
13/15

Foto de: Mark Sutton

Una toma ¾ del McLaren MCL33 que muestra su nuevo deflector x-wings

Ferrari SF71H detalle del motor

Ferrari SF71H detalle del motor
14/15

Foto de: Giorgio Piola

Una vista debajo de la piel del Ferrari SF71H cuando se retira la carrocería.

Force India VJM11 Mercedesdetalle frontal

Force India VJM11 Mercedesdetalle frontal
15/15

Foto de: Giorgio Piola

El nuevo alerón delantero solo aparecerá en Force India de Sergio Pérez este fin de semana.
