GALERÍA TÉCNICA: lo que vimos en las pruebas de Barcelona día 2

compartidos
comentarios
GALERÍA TÉCNICA: lo que vimos en las pruebas de Barcelona día 2
Matt Somerfield
Por: Matt Somerfield
28 feb. 2018 14:31

Una selección de las mejores imágenes técnicas de F1, proporcionadas por Giorgio Piola y Sutton Images durante el segundo día de pruebas en Barcelona.



Galería
Lista

Sauber C37

Sauber C37
1/21

Foto de: Andrew Hone / LAT Images

En esta vista lateral del Sauber C37 se muestra el nivel de complejidad en sus deflectores de elementos múltiples.

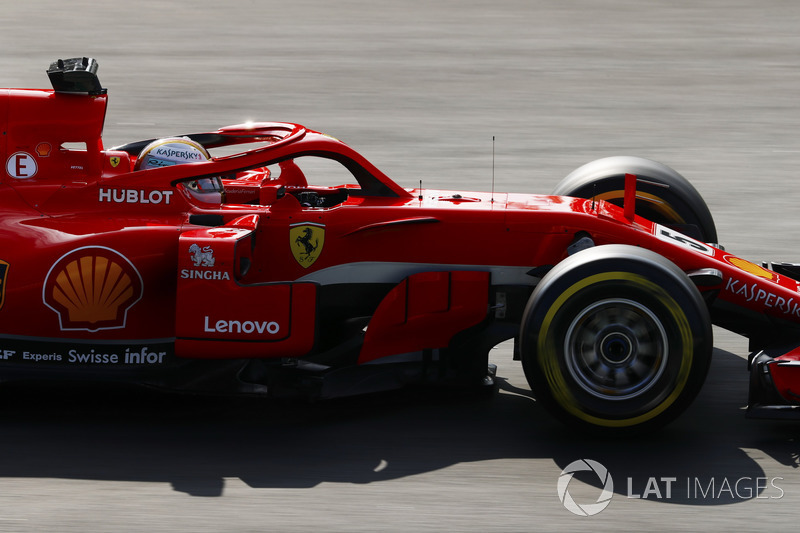

Ferrari SF17H

Ferrari SF17H
2/21

Foto de: Glenn Dunbar / LAT Images

Una toma clara de los deflectores ranurados y bargeboards.

McLaren MCL33

McLaren MCL33
3/21

Foto de: Glenn Dunbar / LAT Images

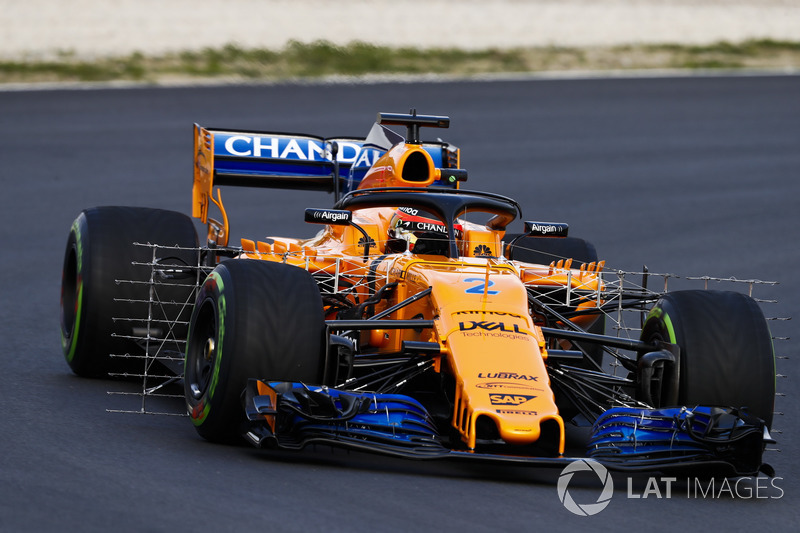

Sondas Kiel montadas detrás de las rueda delanteras, para que el equipo monitoré el desempeño del alerón delantero y la estela de las llantas delanteras.

Red Bull Racing RB14

Red Bull Racing RB14
4/21

Foto de: Sutton Motorsport Images

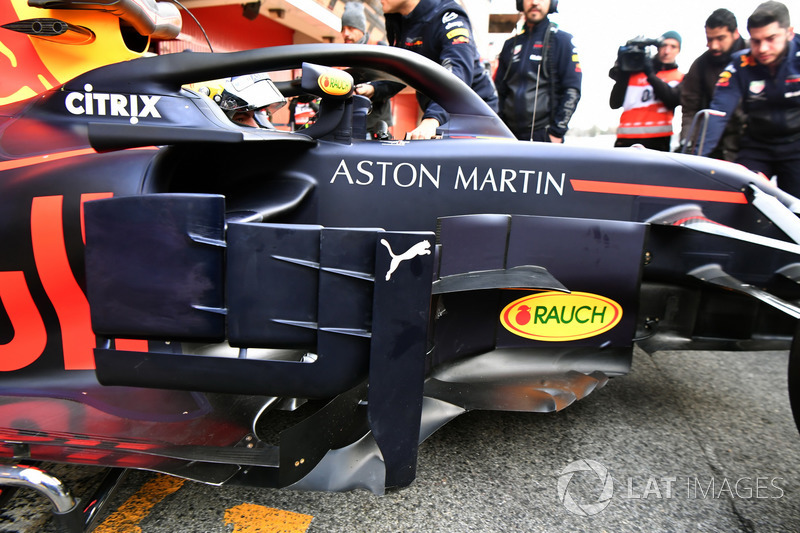

Una vista de los deflectores laterales del Red Bull.

Mercedes-AMG F1 W09

Mercedes-AMG F1 W09
5/21

Foto de: Sutton Motorsport Images

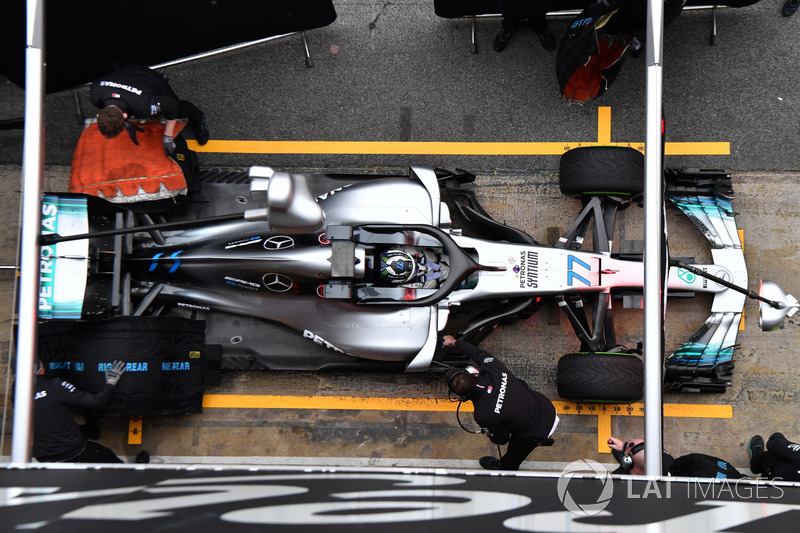

Detrás de las barreras, pero una gran toma de arriba cuando paran el auto en el pitlane.

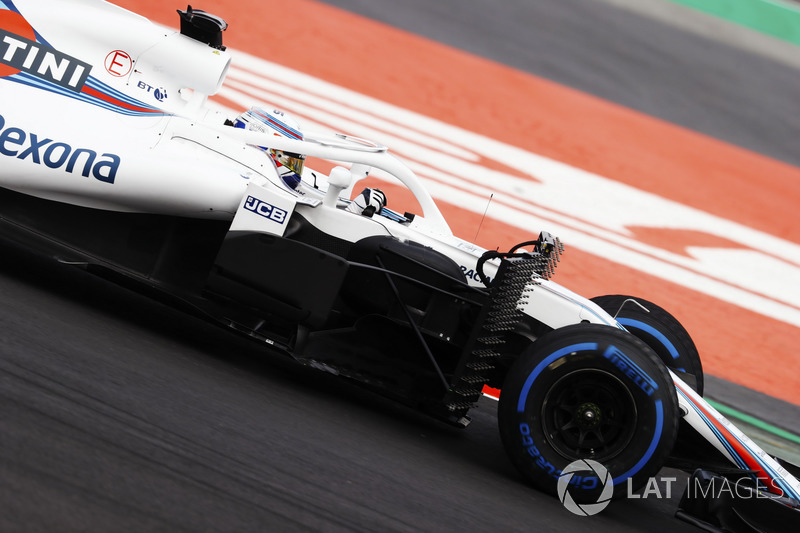

Williams FW41

Williams FW41
6/21

Foto de: Steven Tee / LAT Images

Tenga en cuenta los ángulos en los que se montan las sondas Kiel, ya que Williams pretende lograr la mejor adquisición de datos de ellos.

McLaren MCL33

McLaren MCL33
7/21

Foto de: Sutton Motorsport Images

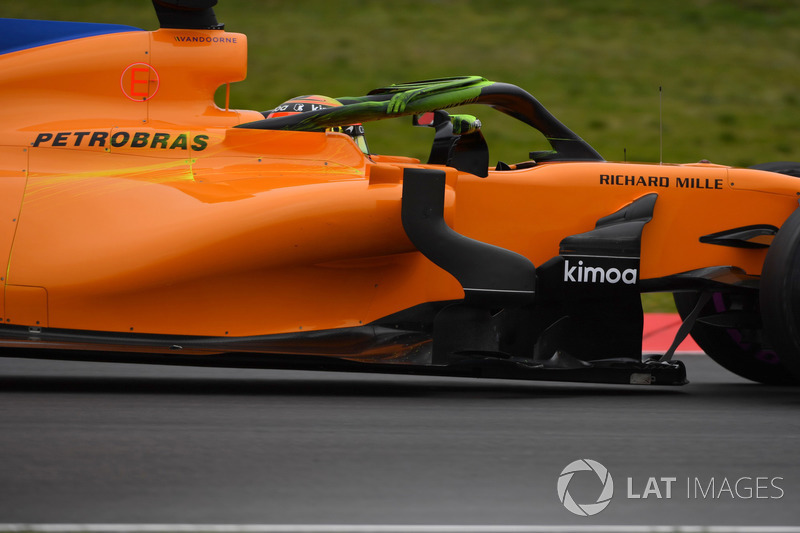

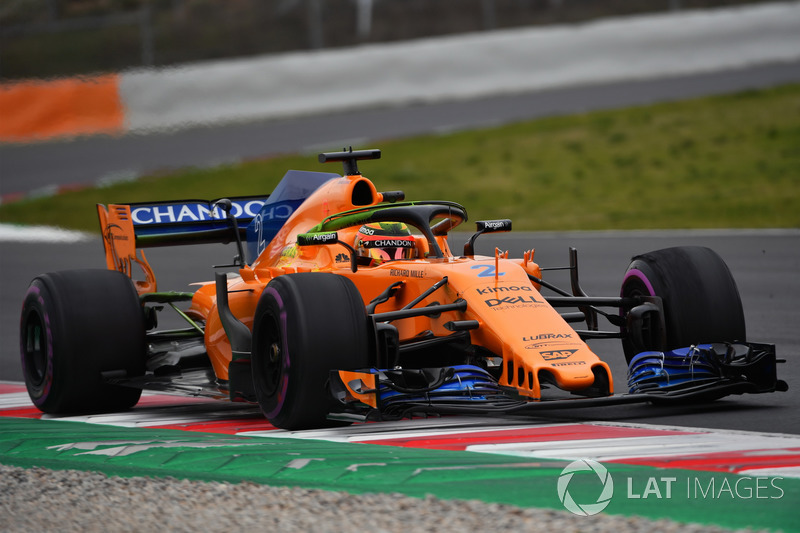

McLaren roció pintura aerodinámica en halo para evaluar el carenado aerodinámico que se le ha colocado.

AMG Mercedes F1 W09

AMG Mercedes F1 W09
8/21

Foto de: Sutton Motorsport Images

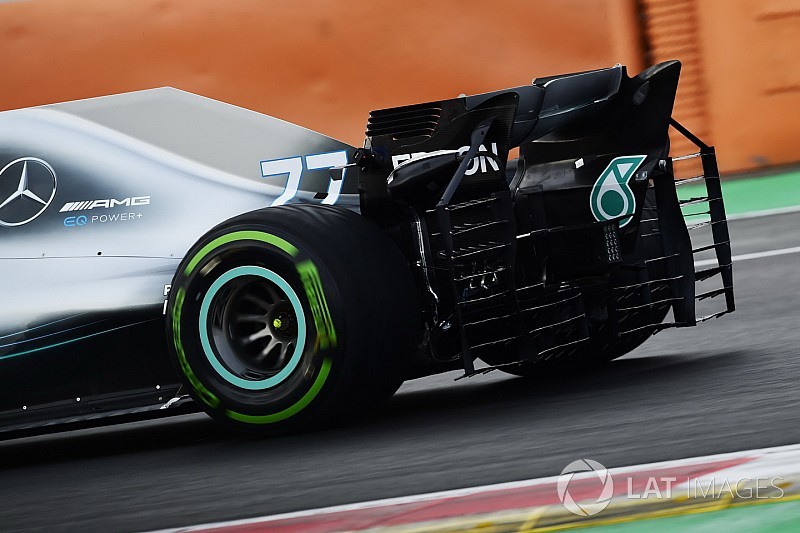

Un par de conjuntos de sondas Kiel montados detrás del difusor mientras el equipo se asegura de que sus datos de simulación coincidan con los datos reales, al tiempo que intentan comprender cómo pueden agregar más rendimiento.

Williams FW41

Williams FW41
9/21

Foto de: Mark Sutton

Un buen aspecto en el Williams FW41 desde arriba, muestra la complejidad adicional de la zona de bargeboards esta temporada.

McLaren MCL33

McLaren MCL33
10/21

Foto de: Sutton Motorsport Images

Otra foto del MCL33 con pintura de visualización aplicada al halo, tenga en cuenta las aletas verticales que envuelven la parte de la estructura de seguridad.

Mercedes-AMG F1 W09

Mercedes-AMG F1 W09
11/21

Foto de: Giorgio Piola

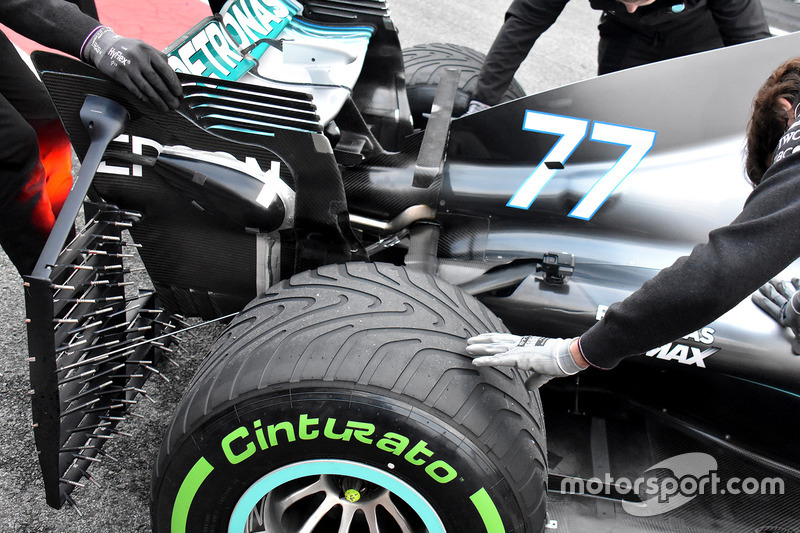

Una toma más de cerca a la matriz de la sonda Kiel montada en la parte trasera del W09, se muestra cómo las sondas Kiel están en ángulo en diferentes direcciones para capturar datos. También tenga en cuenta la parte inferior de la T-win que se ha agregado y que no estaba en el vagón de lanzamiento.

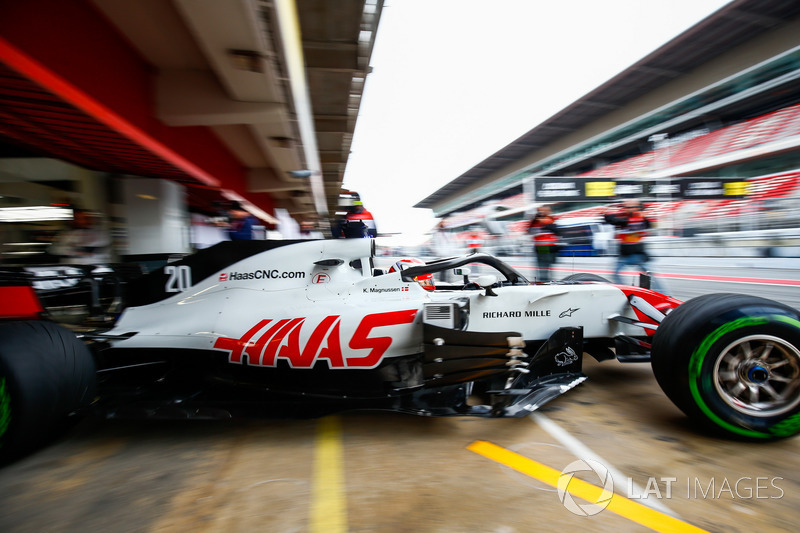

Haas F1 Team VF-18

Haas F1 Team VF-18
12/21

Foto de: Andrew Hone / LAT Images

Las puntas de los deflectores laterales han sido tratadas con inserciones de metal, ya que el equipo busca limitar su desviación a medida que aumenta la velocidad.

Red Bull Racing RB14

Red Bull Racing RB14
13/21

Foto de: Sutton Motorsport Images

El RB14 luciendo un conjunto de sondas Kiel alrededor de la cubierta del motor y los pontones.

Sauber C37 Ferrari

Sauber C37 Ferrari
14/21

Foto de: Glenn Dunbar / LAT Images

Pintura aplicada a la suspensión delantera, cuando el equipo evaluó su rendimiento aerodinámico.

Red Bull Racing RB14

Red Bull Racing RB14
15/21

Foto de: Sutton Motorsport Images

A cerca de la entrada angosta del sidepod y deflectores de elementos múltiples y bargeboards.

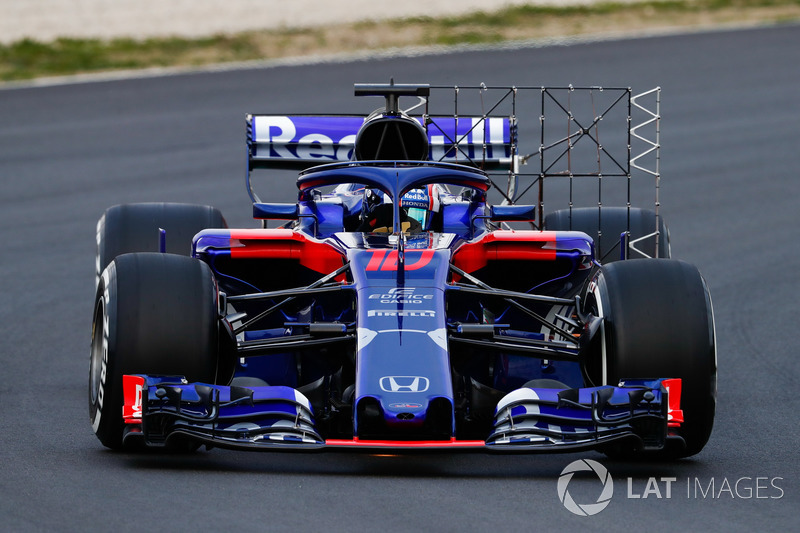

Toro Rosso STR13

Toro Rosso STR13
16/21

Foto de: Glenn Dunbar / LAT Images

Un enorme conjunto de sondas Kiel montado delante de la rueda trasera se enfoca en estudiar el flujo de aire para que el equipo sepa que sus métodos de simulación se correlacionan con los datos reales.

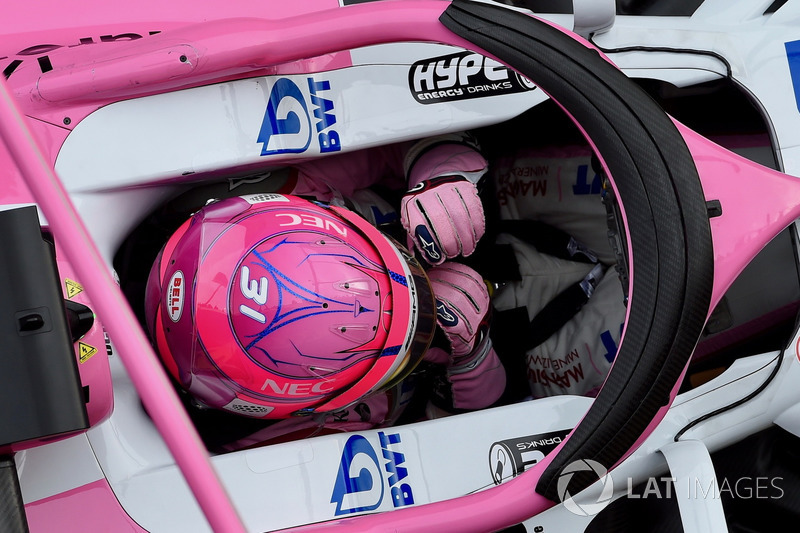

Sahara Force India VJM11

Sahara Force India VJM11
17/21

Foto de: Sutton Motorsport Images

Una toma cercana al carenado del halo de triple elemento que introdujo Force India en el segundo día de pruebas.

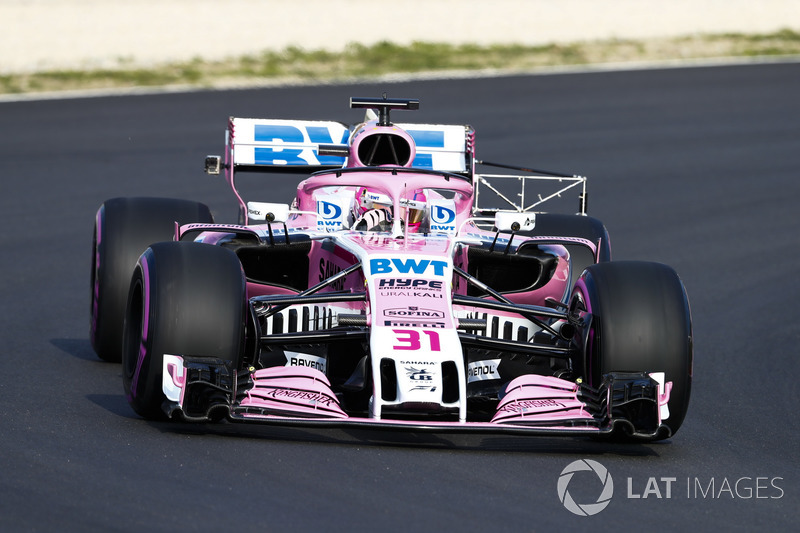

Force India VJM11

Force India VJM11
18/21

Foto de: Glenn Dunbar / LAT Images

El conjunto de sondas Kiel es para evaluar el flujo de aire en la parte trasera del automóvil. También se ve una cámara Go-pro montada en la placa de extremo del alerón trasero derecho mientras el equipo recopila imágenes que puede estudiar más adelante.

Red Bull Racing RB14

Red Bull Racing RB14
19/21

Foto de: Sutton Motorsport Images

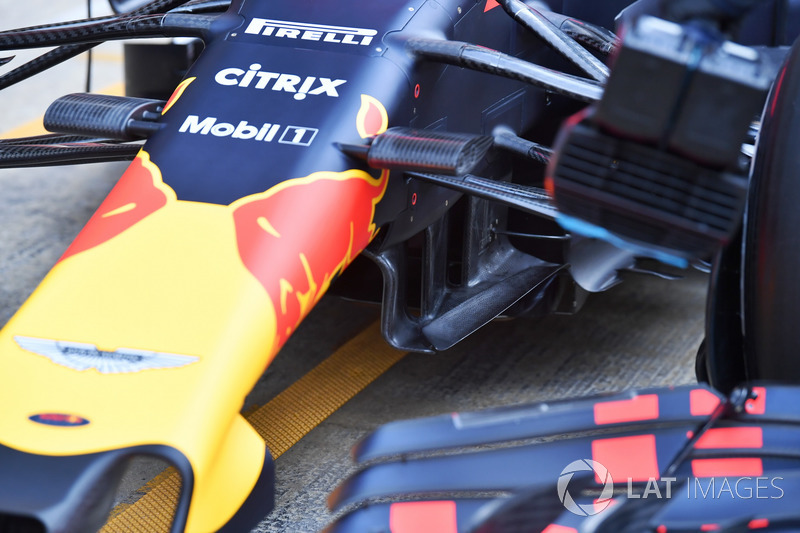

Un primer plano del elemento triple de aspas giratorias debajo de la nariz / chasis del RB14

Mercedes-AMG F1 W09

Mercedes-AMG F1 W09
20/21

Foto de: Sutton Motorsport Images

Otro gran toma de arriba hacia abajo del W09 muestra cuánto se estrecha la carrocería en la región del cuello de botella.

Sauber C37 Ferrari

Sauber C37 Ferrari
21/21

Foto de: Glenn Dunbar / LAT Images

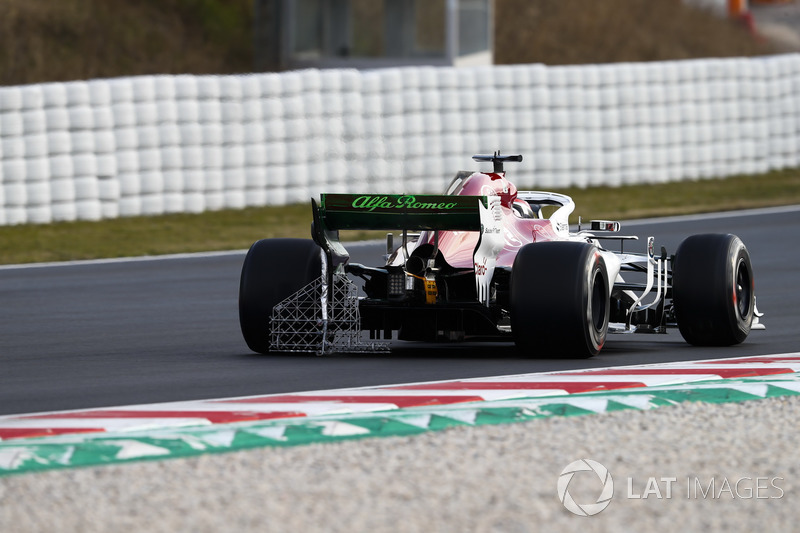

El C37 de Sauber con un conjunto de sondas Kiel montado detrás del neumático trasero y el difusor a medida que estudian cómo el flujo de aire reaccionan entre sí.
