Análisis técnico de Giorgio Piola

GALERÍA TÉCNICA: los últimas actualizaciones de los F1

compartidos
comentarios
GALERÍA TÉCNICA: los últimas actualizaciones de los F1
Matt Somerfield
Por: Matt Somerfield
27 abr. 2018 15:50

Giorgio Piola y Sutton Images descubren los últimos detalles técnicos desde el pit lane de Bakú.

Galería
Lista

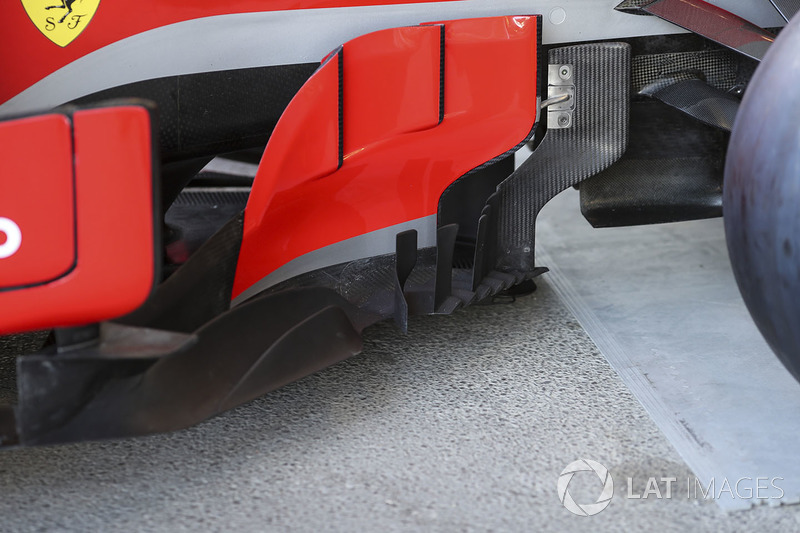

Ferrari SF71H detalle de la barcaza

Ferrari SF71H detalle de la barcaza
1/15

Foto de: Sutton Motorsport Images

Una toma clara de las bargeboards de Ferrari, que han aumentado su complejidad aún más en 2018.

Ferrari SF71H detalles del cubo de la rueda delantera

Ferrari SF71H detalles del cubo de la rueda delantera
2/15

Foto de: Sutton Motorsport Images

El ensamblaje del freno delantero del Ferrari SF71H (sans drum) muestra el detalle interior.

Detalle del alerón trasero Ferrari SF71H

Detalle del alerón trasero Ferrari SF71H
3/15

Foto de: Giorgio Piola

Ferrari una vez más está evaluando un alerón trasero en forma de cuchara con aletas de placa extremo de estilo abierto en Bakú, ya que buscan reducir la resistencia aerodinámica pero mantienen la mayor carga aerodinámica posible.

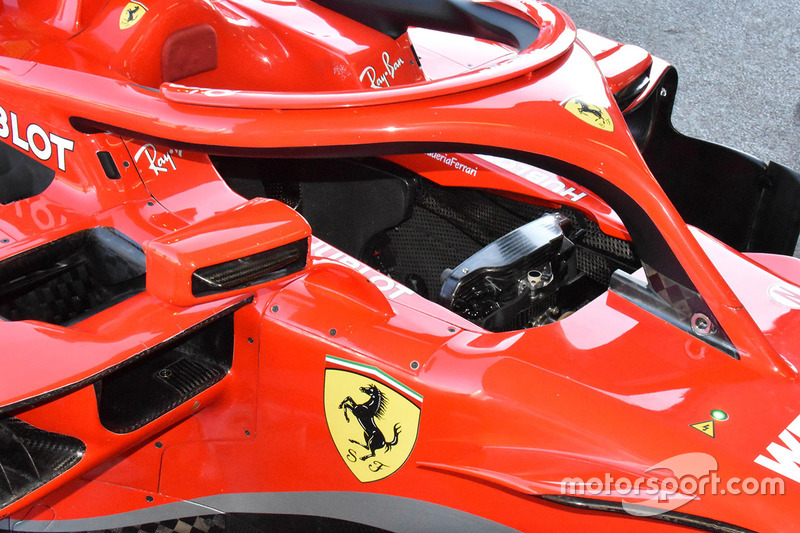

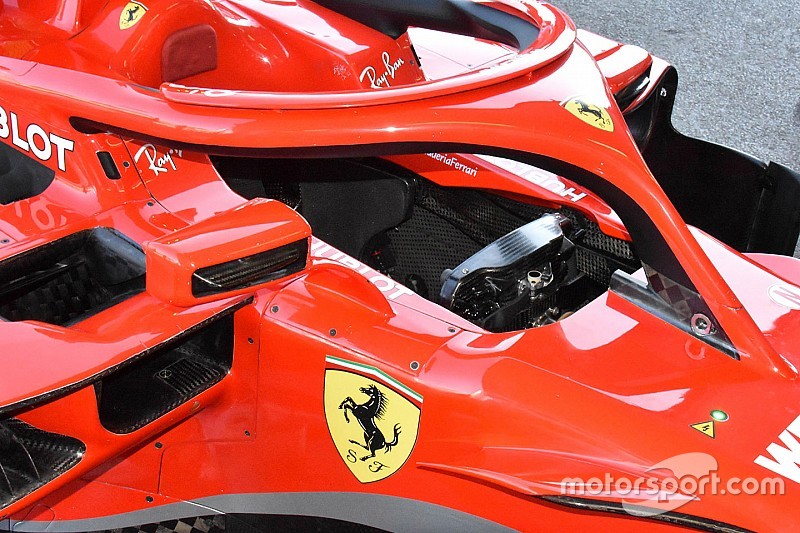

Detalle de la cabina del Ferrari SF71H

Detalle de la cabina del Ferrari SF71H
4/15

Foto de: Giorgio Piola

La cabina del SF71-H y el detalle del halo, tenga en cuenta la paleta extra en la parte trasera del volante, que ha sido tema de mucho debate desde el GP de China.

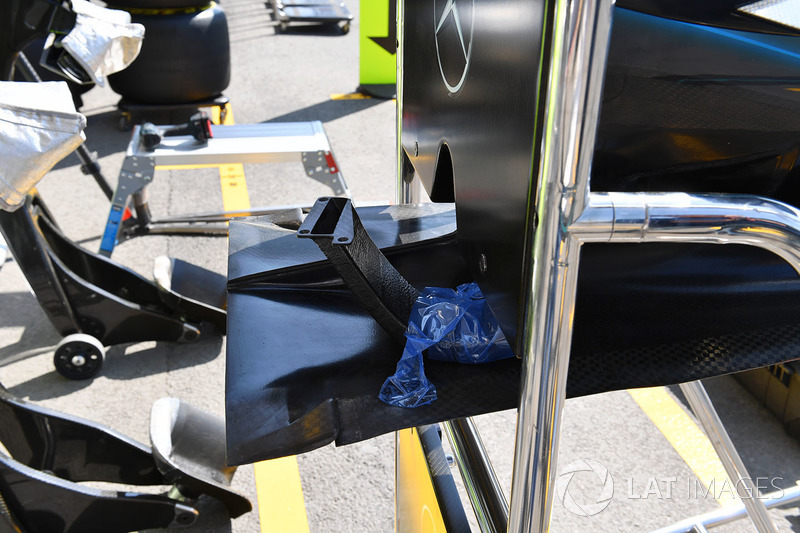

Detalle de la nariz del Mercedes-AMG F1 W09 EQ Power

Detalle de la nariz del Mercedes-AMG F1 W09 EQ Power
5/15

Foto de: Sutton Motorsport Images

Una toma no común de los conductos internos que generalmente se alojan en la nariz del Mercedes W09 como parte de la tubería 'S'-duct.

Detalle del Mercedes-AMG F1 W09

Detalle del Mercedes-AMG F1 W09
6/15

Foto de: Giorgio Piola

El alerón trasero con forma de cuchara que ya ha sido probado por Mercedes en China está instalado en el automóvil de Bakú, ya que el equipo busca cumplir con los requisitos de carga aerodinámica del circuito.

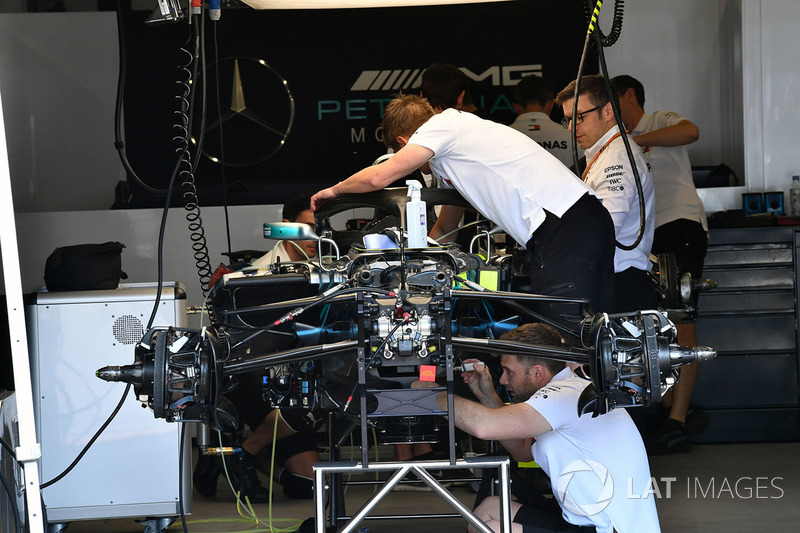

Mercedes-AMG F1 W09 EQ Power

Mercedes-AMG F1 W09 EQ Power
7/15

Foto de: Sutton Motorsport Images

El Mercedes W09 se está preparado para la acción en el pit lane de Bakú.

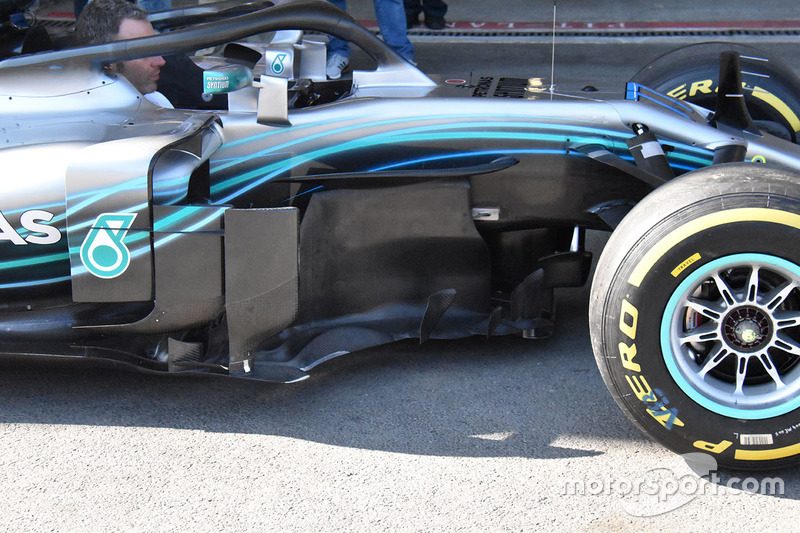

Mercedes-AMG F1 W09 detalle de los pontones

Mercedes-AMG F1 W09 detalle de los pontones
8/15

Foto de: Giorgio Piola

El área delantera de los pontones en el Mercedes W09 contiene la barcaza, trampolines y deflectores de los pontones cada vez más complejos.

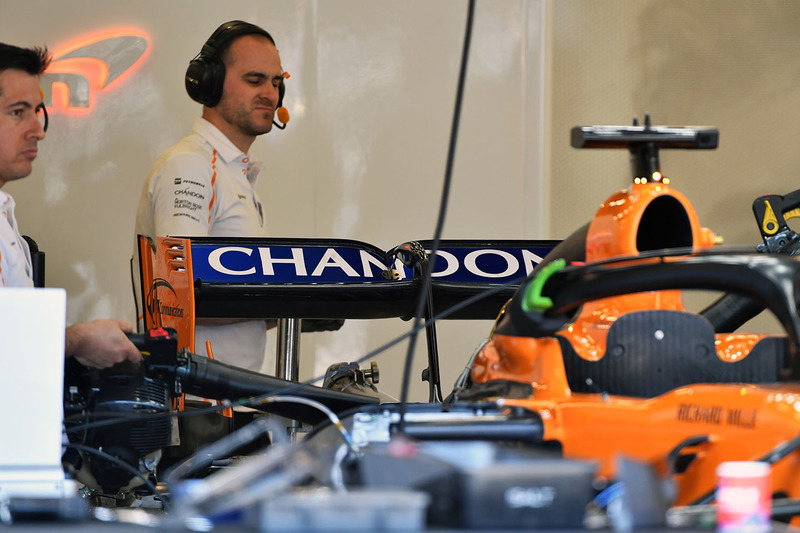

McLaren MCL33 ala trasera

McLaren MCL33 ala trasera
9/15

Foto de: Mark Sutton

Para encontrar un poco más de velocidad máxima, McLaren está probando este flap que debería generar menos resistencia.

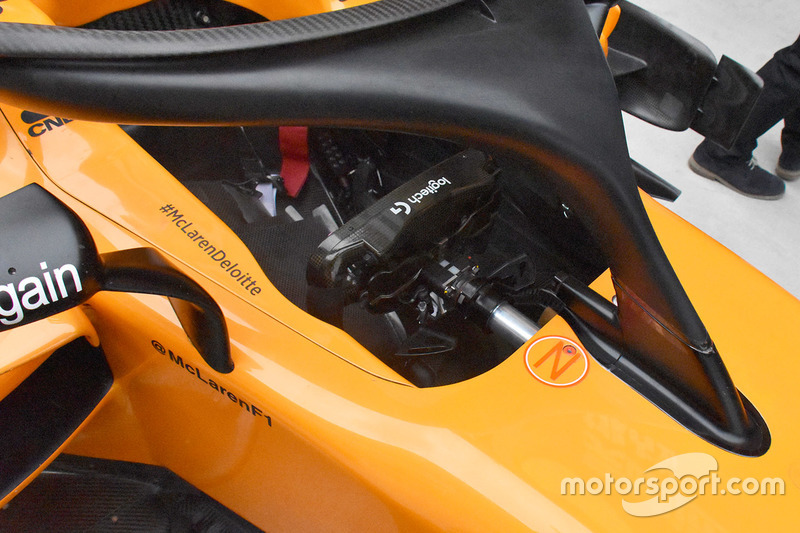

Detalle de la cabina del McLaren MCL33

Detalle de la cabina del McLaren MCL33
10/15

Foto de: Giorgio Piola

Una vista fantástica de la cabina del McLaren MCL33 y la posición de la paleta trasera en el volante.

Scuderia Toro Rosso STR13 detalle de la carrocería

Scuderia Toro Rosso STR13 detalle de la carrocería
11/15

Foto de: Giorgio Piola

Vista de la parte inferior plana del Toro Rosso STR13, justo delante del neumático trasero. Observamos estas ranuras en forma de "L", un mini borde en la parte posterior y el agujero en el medio del fondo plano.

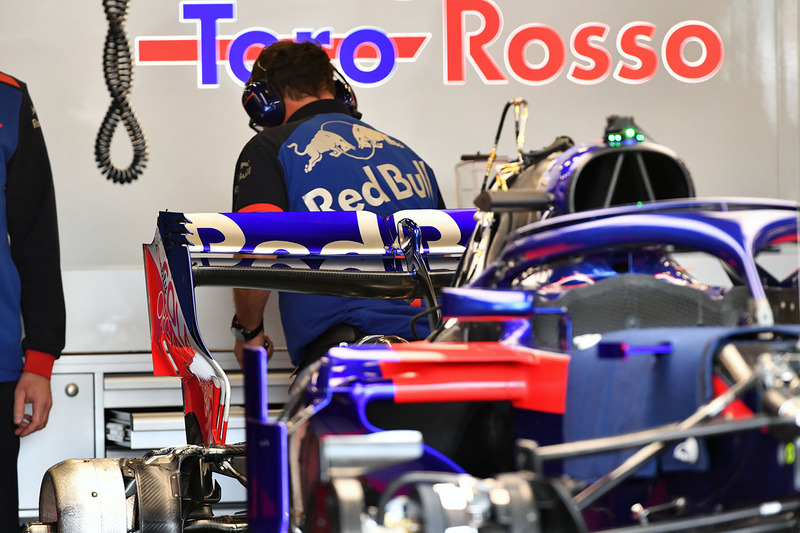

Scuderia Toro Rosso STR13 ala trasera

Scuderia Toro Rosso STR13 ala trasera
12/15

Foto de: Mark Sutton

Toro Rosso es uno de los pocos equipos que buscan utilizar un alerón trasero en forma de cuchara en Azerbaiyán, para equilibrar la carga aerodinámica y las demandas de arrastre del circuito urbano de Bakú. Tenga en cuenta su uso de tres persianas abiertas en la parte superior de la aleta con extremos abiertos para dar forma al vórtice de la punta.

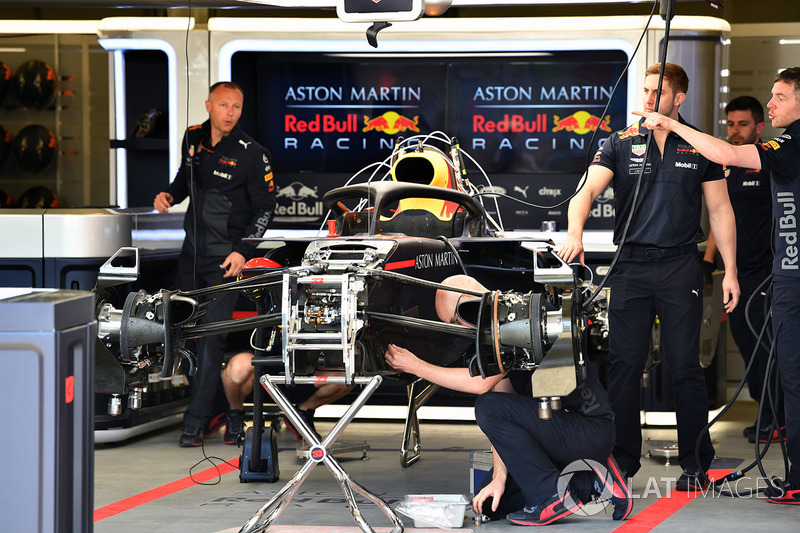

Red Bull Racing RB14 se trabaja en el garaje

Red Bull Racing RB14 se trabaja en el garaje
13/15

Foto de: Sutton Motorsport Images

Los mecánicos de Red Bull preparan el RB14 antes de la práctica libre.

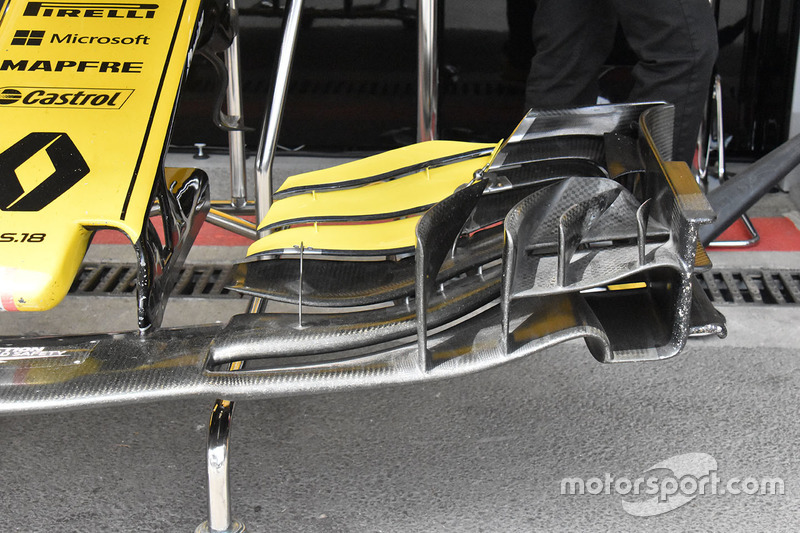

Detalle del alerón delantero del Renault Sport F1 Team R.S. 18

Detalle del alerón delantero del Renault Sport F1 Team R.S. 18
14/15

Foto de: Giorgio Piola

El alerón delantero del Renault retoma una moda iniciada por Red Bull Racing. Los extremos de las aletas superiores están en ángulo hacia arriba, no hacia abajo, para cambiar la forma del vórtice Y250.

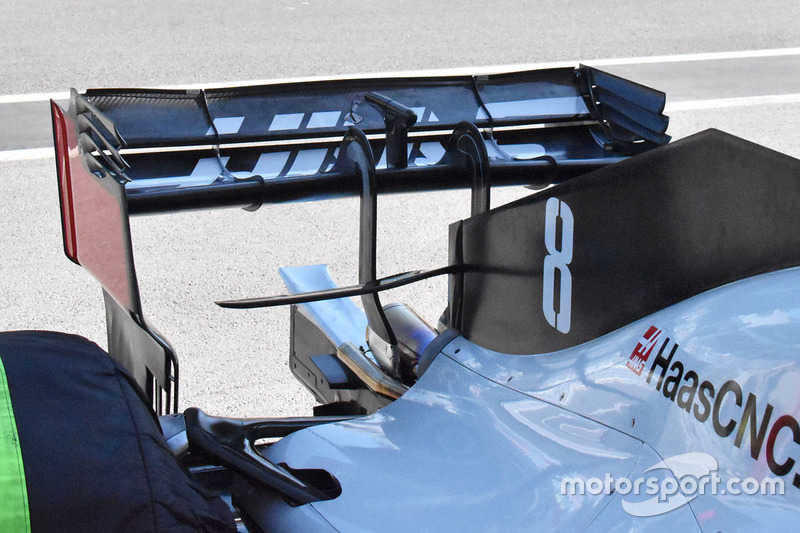

Haas F1 Team VF-18 detalle del ala trasera

Haas F1 Team VF-18 detalle del ala trasera
15/15

Foto de: Giorgio Piola

El equipo estadounidense de Haas está probando este spoiler de alerón trasero muy bajo.
