Análisis técnico de Giorgio Piola
Tema

Análisis técnico de Giorgio Piola

GALERÍA TÉCNICA: imágenes de tecnología de los F1 en Spa

compartidos
comentarios
GALERÍA TÉCNICA: imágenes de tecnología de los F1 en Spa
Por:
Coautor: Matthew Somerfield

Acompáñenos para conocer los últimos avances técnicos que se exhibirán en el Gran Premio de Bélgica en Spa-Francorchamps, cortesía de Motorsport Images.

Haga clic en las flechas de las imágenes para desplazarse por ellas...

Galería
Lista

Mercedes F1 W11 detalle del piso

Mercedes F1 W11 detalle del piso
1/15

Foto de: Giorgio Piola

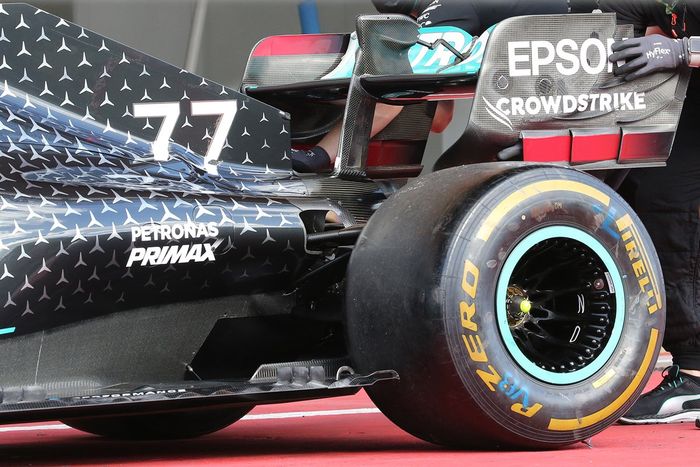

Mercedes tiene un piso nuevo para probar en el GP de Bélgica, con tres aletas por delante del neumático trasero, que parecen alinearse con los agujeros correspondientes en el borde del piso.

McLaren MCL34

McLaren MCL34
2/15

Foto de: Giorgio Piola

Esta toma de la parte trasera del McLaren MCL35 muestra el alerón trasero de menor carga aerodinámica que el equipo buscará desplegar este fin de semana, mientras que la aleta del conducto de freno trasero que se extiende bastante hacia adelante también es digna de mención.

Mercedes F1 W11

Mercedes F1 W11
3/15

Foto de: Giorgio Piola

Un alerón trasero de menor carga aerodinámica para Mercedes, con la disposición de un solo pilar que hemos visto desplegado en varias carreras esta temporada. También tenga en cuenta lo que parece ser una carrocería de sidepods más voluminosa y una salida de enfriamiento más grande en la parte trasera del automóvil.

Red Bull Racing RB16

Red Bull Racing RB16
4/15

Foto de: Giorgio Piola

El auto de Max Verstappen está configurado con un alerón trasero en forma de cuchara de menor carga aerodinámica. Alex Albon intentará algo con un poco más de carga aerodinámica, ya que el equipo establece qué variante da la velocidad deseada en las esquinas para la menor resistencia en las rectas.

Haas VF-20 rear detail

Haas VF-20 rear detail
5/15

Foto de: Mark Sutton / Motorsport Images

El alerón trasero de menor carga aerodinámica que Haas tiene a su disposición en Spa presenta tres curvas muy suaves en el borde de salida de las flaps superiores que crean cortes en forma de V igualmente suaves que caen en línea con los separadores de ranuras.

Alfa Romeo Racing C39

Alfa Romeo Racing C39
6/15

Foto de: Giorgio Piola

Alfa Romeo tiene un alerón trasero en forma de cuchara para el GP de Bélgica, con una sección central profunda que creará más carga aerodinámica, mientras que las secciones exteriores están recortadas para reducir la resistencia.

AlphaTauri AT01

AlphaTauri AT01
7/15

Foto de: Giorgio Piola

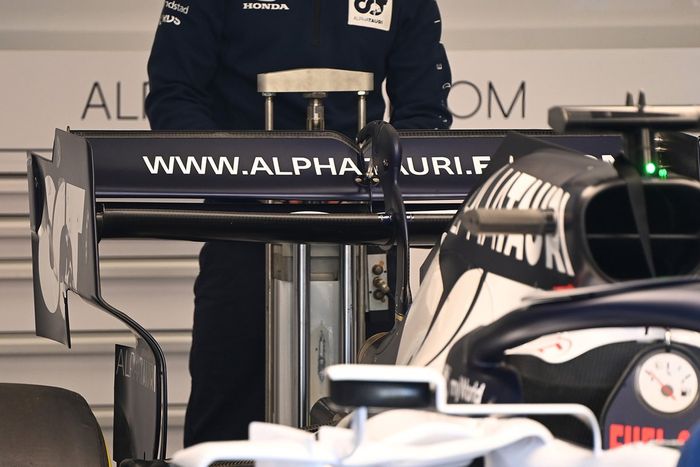

AlphaTauri también utilizará un alerón trasero en forma de cuchara pero con una curvatura mucho más suave, lo que resulta en menos carga aerodinámica y resistencia.

The AlphaTauri AT01

The AlphaTauri AT01
8/15

Foto de: Andy Hone / Motorsport Images

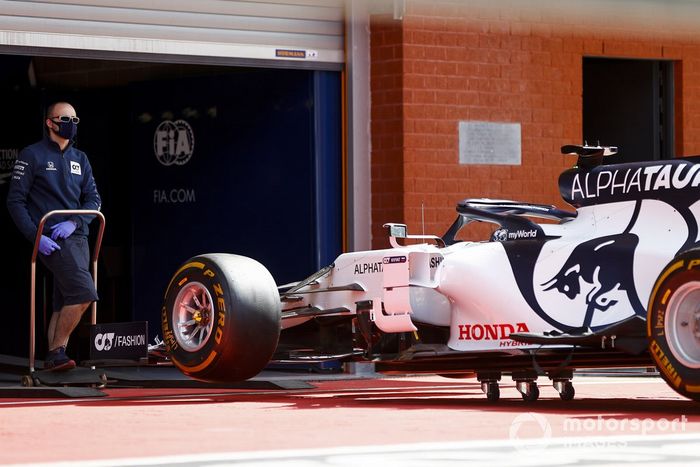

El AlphaTauri se baja a escrutinio dándonos esta gran mirada a lo largo del flanco derecho. Obsérvese el deflector de tres elementos del sidepod lateral y la cantidad saliente que hay entre él y la propia sidepod lateral, lo que también permite ese generoso recorte.

McLaren MCL35 comparación España vs. Bélgica

McLaren MCL35 comparación España vs. Bélgica
9/15

Foto de: LAT Images

Una comparación de los alerones traseros del McLaren en España y Bélgica y la diferencia que tiene en el nivel de carga aerodinámica y resistencia que se generará.

Racing Point RP20

Racing Point RP20
10/15

Foto de: Mark Sutton / Motorsport Images

El alerón delantero de Racing Point que obviamente se parece mucho al del Mercedes del año pasado, pero aún así merece la pena destacar el corte en el borde interior del segundo alerón más grande y también las inserciones metálicas utilizadas para mantener los huecos de las ranuras entre los elementos.

Ferrari SF1000

Ferrari SF1000
11/15

Foto de: Giorgio Piola

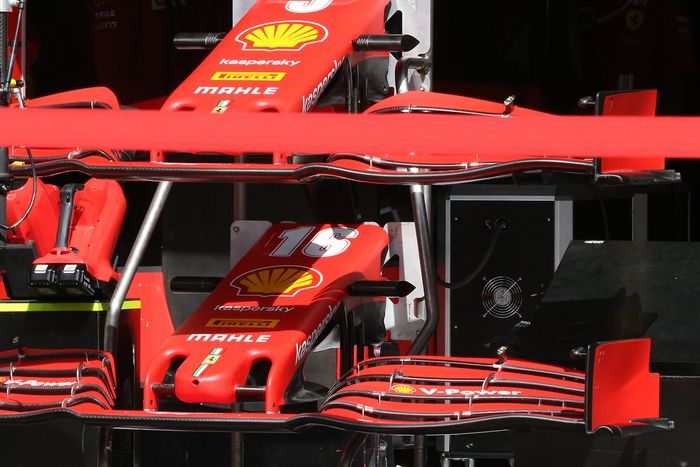

El alerón superior puede estar oculto principalmente detrás de la barrera de cinta en esta imagen, pero aún podemos ver que Ferrari tiene las especificaciones de ambos alerones delanteros disponibles en Bélgica, con la forma del borde de ataque del plano principal y el arco de la placa del footplate como extra.

Alfa Romeo C39

Alfa Romeo C39
12/15

Foto de: Giorgio Piola

Algunas características interesantes en el difusor Alfa Romeo C39, la flecha negra apunta a la placa interior que ha sido cortada para el GP de Bélgica, mientras que detrás es agradable notar los generadores de vórtice bastante altos utilizados en la línea de patinaje de la placa. Por encima de esto, se modificó la sección central del difusor, con los perfiles perforados de Gurney ahora no extendidos hacia arriba y alrededor de la estructura de choque. Alfa continúa usando algunas paletas adicionales apuntadas hacia afuera en el canal exterior (círculo).

Haas F1 Team VF-19

Haas F1 Team VF-19
13/15

Foto de: Steven Tee / Motorsport Images

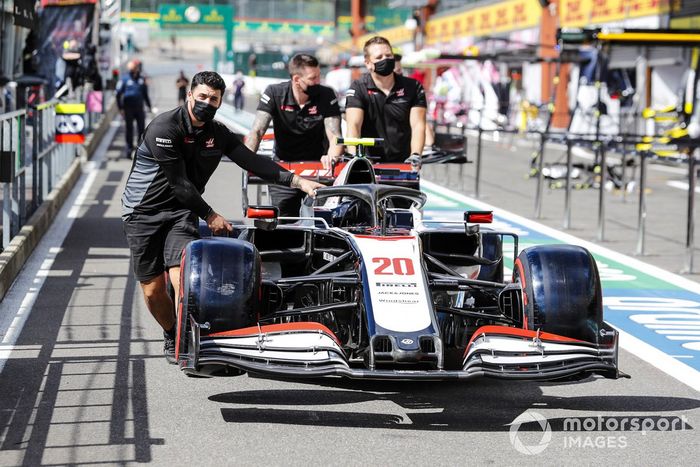

El Haas VF-20 es empujado por el pitlane hacia el escrutinio, tenga en cuenta el alerón trasero poco profundo que se utilizará este fin de semana para reducir la carga aerodinámica y reducir la resistencia.

AlphaTauri AT01

AlphaTauri AT01
14/15

Foto de: Mark Sutton / Motorsport Images

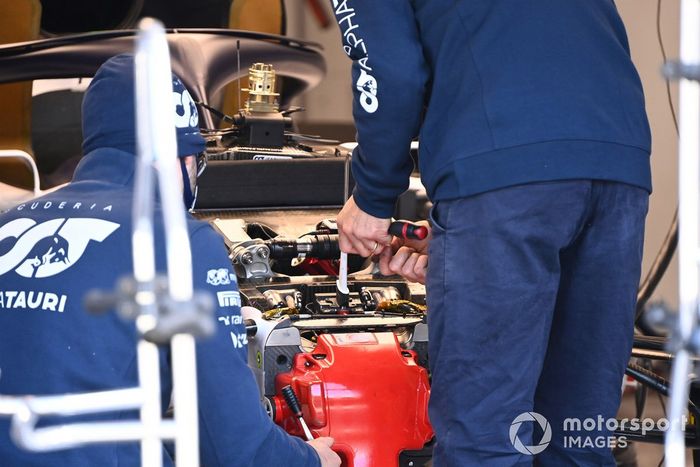

Los mecánicos de AlphaTauri preparan uno de los autos para la acción de mañana, haciendo ajustes en la suspensión.

Williams FW43

Williams FW43
15/15

Foto de: Mark Sutton / Motorsport Images

Un vistazo a la unidad de potencia de Mercedes en la parte trasera del Williams FW43, nos permite ver algo del escape, la disposición del radiador y en el fondo la caja de cambios.
