GALERÍA TÉCNICA: Últimos desarrollos clave de la F1

compartidos
comentarios
GALERÍA TÉCNICA: Últimos desarrollos clave de la F1
Por:
Coautor: Matthew Somerfield

Acompáñanos a profundizar en los últimos avances técnicos que se exhibirán antes del Gran Premio de Estiria en el Red Bull Ring, cortesía de Motorsport Images.

Haga clic en las flechas de las imágenes para desplazarse por ellas...

Galería
Lista

McLaren MCL35 piso

McLaren MCL35 piso
1/23

Foto de: Giorgio Piola

McLaren probó brevemente una nueva disposición de piso en el auto de Carlos Sainz durante la práctica libre que presenta una aleta horizontal sobre el piso que se une con la barra vertical del piso, muy similar al diseño visto en el Ferrari. El equipo pintó con parafina en esta área antes de probarlo.

Carlos Sainz Jr., McLaren MCL35

Carlos Sainz Jr., McLaren MCL35
2/23

Foto de: Charles Coates / Motorsport Images

Una vista trasera del McLaren MCL35 con una nueva cubierta del motor y una salida de enfriamiento que no solo altera la capacidad de enfriamiento del automóvil sino también la aerodinámica trasera, ya que las aletas se pueden ver en el borde posterior de la cubierta.

McLaren MCL35 detalle de la cubierta del motor

McLaren MCL35 detalle de la cubierta del motor
3/23

Foto de: Mark Sutton

Aquí hay una vista de esa solapa sobre la parte superior de la salida de la cubierta del motor vista desde el frente también.

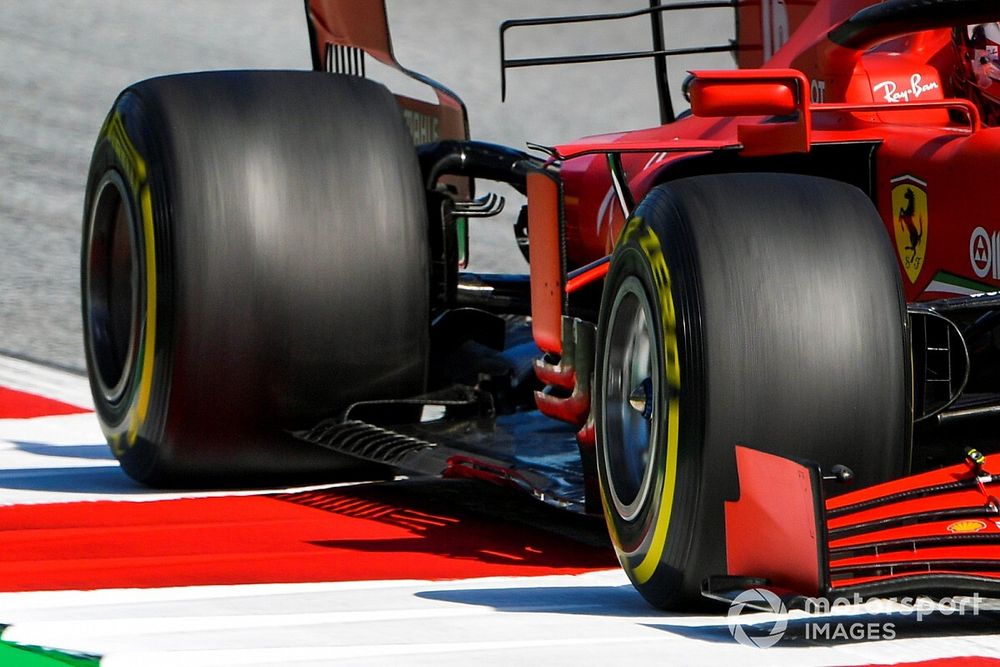

Charles Leclerc, Ferrari SF1000, piso

Charles Leclerc, Ferrari SF1000, piso
4/23

Foto de: Mark Sutton / Motorsport Images

El nuevo piso de Ferrari tiene nueve agujeros angulares delante del neumático trasero y ranuras longitudinales más cortas como consecuencia. También note la solapa sobre el piso delante del neumático trasero, que no es nueva pero ha sido rediseñada con más superficie ofrecida hasta la conexión con el tirón del neumático vertical.

Alex Albon, Red Bull Racing RB16

Alex Albon, Red Bull Racing RB16
5/23

Foto de: Mark Sutton / Motorsport Images

El RB16 de Alex Albon equipado con la nueva solución de nariz introducida el fin de semana pasado y las nuevas endplates del alerón trasero que llegaron para este fin de semana.

Alerón trasero y la endplate del Red Bull Racing RB16

Alerón trasero y la endplate del Red Bull Racing RB16
6/23

Foto de: Giorgio Piola

Un primer plano de las nuevas endplates del ala trasera de Red Bull que se inspira en diseños ya vistos de Mercedes, Haas y AlphaTauri.

Sebastian Vettel, Ferrari

Sebastian Vettel, Ferrari
7/23

Foto de: FIA Pool

Esta toma sobre el hombro de Sebastian Vettel en el garaje también nos ofrece una buena vista de la solución de refrigeración de la cabina favorecida por Ferrari en Austria, con un panel de rejillas y una salida de transición del panel para el rechazo de calor.

George Russell, Williams FW43

George Russell, Williams FW43
8/23

Foto de: Mark Sutton / Motorsport Images

George Russell al volante de su Williams FW43 que cuenta con un nuevo T-Wing este fin de semana, con endplates más largas.

Charles Leclerc, Ferrari SF1000

Charles Leclerc, Ferrari SF1000
9/23

Foto de: Charles Coates / Motorsport Images

Una gran vista de la parte trasera del Ferrari SF1000 con la forma y los contornos del difusor iluminados particularmente bien. También note cuán grande es la salida de refrigeración del Ferrari para ayudar con las temperaturas y la altitud del Red Bull Ring.

Lewis Hamilton, Mercedes F1 W11 EQ Performance

Lewis Hamilton, Mercedes F1 W11 EQ Performance
10/23

Foto de: Charles Coates / Motorsport Images

Comparativamente hablando, el Mercedes W11 está mucho más apretado en la parte trasera con una salida de enfriamiento más pequeña. También tenga en cuenta el uso del arreglo del pilar de doble ala en el automóvil de Hamilton, en lugar del único que se usó el fin de semana pasado.

Romain Grosjean, Haas VF-20

Romain Grosjean, Haas VF-20
11/23

Foto de: Charles Coates / Motorsport Images

En la parte trasera del VF-20 de Haas y una buena vista del difusor también, observe los pequeños generadores de vórtice montados en el borde de salida de la placa para ayudar a energizar el flujo de la línea de rodaje.

Equipo de sondas montado en el auto de Kimi Raikkonen, Alfa Romeo Racing C39

Equipo de sondas montado en el auto de Kimi Raikkonen, Alfa Romeo Racing C39
12/23

Foto de: Mark Sutton / Motorsport Images

El C39 de Kimi Raikkonen equipado con un gran soporte de sonda de kiel para recoger datos sobre el rendimiento del difusor y las estructuras de flujo que interactúan con la estela de la rueda a su lado.

Equipo de sondas montado en el auto de Kimi Raikkonen, Alfa Romeo Racing C39

Equipo de sondas montado en el auto de Kimi Raikkonen, Alfa Romeo Racing C39
13/23

Foto de: Mark Sutton / Motorsport Images

Una vista lateral del soporte de sondas kiel montado al lado del Alfa Romeo de Kimi Raikkonen durante la Práctica Libre 1.

Robert Kubica, Alfa Romeo Racing C39

Robert Kubica, Alfa Romeo Racing C39
14/23

Foto de: Charles Coates / Motorsport Images

Robert Kubica ha pintado con parafina a lo largo del lateral del chasis mientras se sustituye en el Alfa Romeo C39

Valtteri Bottas, Mercedes F1 W11 EQ Performance

Valtteri Bottas, Mercedes F1 W11 EQ Performance
15/23

Foto de: Glenn Dunbar / Motorsport Images

Una descripción de arriba hacia abajo de la región del bargeboard del Mercedes W11 muestra cuán complejo es, con una gran cantidad de partes aerodinámicas delante del sidepod para controlar el flujo de aire y desviar cualquier turbulencia no deseada creada por las ruedas delanteras

Alex Albon, Red Bull Racing RB16

Alex Albon, Red Bull Racing RB16
16/23

Foto de: Glenn Dunbar / Motorsport Images

Alex Albon se aventura en el circuito con las nuevas endplates del alerón trasero instaladas en su RB16 combinadas con la configuración de nariz pasada.

Esteban Ocon, Renault F1 Team R.S.20

Esteban Ocon, Renault F1 Team R.S.20
17/23

Foto de: Glenn Dunbar / Motorsport Images

La descripción de arriba hacia abajo del Renault RS20 nos da una buena vista tanto del nuevo alerón delantero como de los bargeboards presentados la semana pasada.

Sebastian Vettel, Ferrari SF1000

Sebastian Vettel, Ferrari SF1000
18/23

Foto de: Mark Sutton / Motorsport Images

Sebastian Vettel prueba el nuevo paquete aerodinámico por el que Ferrari se apresuró, que cuenta con un nuevo alerón delantero y piso.

Soporte de sondas kiel en el auto de Daniel Ricciardo, Renault F1 Team R.S.20

Soporte de sondas kiel en el auto de Daniel Ricciardo, Renault F1 Team R.S.20
19/23

Foto de: Mark Sutton / Motorsport Images

Renault con un conjunto de sondas de kiel montadas detrás de las ruedas delanteras para capturar los datos del flujo de aire, ya que el equipo espera comprender mejor la turbulencia de la estela creada por el neumático delantero.

Sergio Pérez, Racing Point RP20

Sergio Pérez, Racing Point RP20
20/23

Foto de: Andy Hone / Motorsport Images

El Racing Point de Sergio Pérez está equipado con dos grandes cápsulas a cada lado de la airbox que contienen cámaras térmicas que se centran en recopilar datos durante la práctica libre sobre el comportamiento de los neumáticos.

Jack Aitken, Williams FW43

Jack Aitken, Williams FW43
21/23

Foto de: Mark Sutton / Motorsport Images

El Williams FW43 con parafina aplicado al alerón trasero para que el equipo pueda entender mejor las características de flujo sobre el alerón y usar esos datos para mejorar su metodología de diseño en el futuro.

Lando Norris, McLaren MCL35

Lando Norris, McLaren MCL35
22/23

Foto de: Steven Tee / Motorsport Images

McLaren MCL35 de Lando Norris con cámaras infrarrojas adicionales montadas dentro de las cápsulas en el costado del airbox para capturar imágenes y datos sobre las temperaturas de los neumáticos delanteros y traseros.

Max Verstappen, Red Bull Racing RB16

Max Verstappen, Red Bull Racing RB16
23/23

Foto de: Steven Tee / Motorsport Images

El RB16 de Max Verstappen está equipado con un conjunto de sondas de kiel detrás de la rueda delantera y pintado con parafina en la esquina exterior del difusor.
