La primera imagen del DAS de Mercedes

Giorgio Piola logró inmortalizar las 'entrañas' del Mercedes W11, en la que se aprecia la solución del Sistema de doble dirección, el novedoso DAS.

La primera imagen del DAS de Mercedes
Cargar reproductor de audio

Aunque finalmente no habrá GP de Australia.... ni de Bahréin ni Vietnam, por ahora, en el paddock del circuito de Albert Park ya hemos podido ver a los monoplazas preparados para la que iba a ser la primera cita del año.

El W11, camino a la verificación técnica obligatoria, dejó a la vista su Sistema de Doble Dirección (DAS), y ahí estuvimos para captarlo. Sus rivales podían presentar una protesta, por lo que los alemanes aún no tenían 100% decidido su uso.

Las imágenes a continuación comparan la compleja dirección de 2020, el resultado de un excelente trabajo de ingeniería que reproduce los mismos conceptos de la versión 2019, con esa versión 2019 que se aprecia a la derecha en el W10. Es posible que las soluciones también sean intercambiables dependiendo de si se usa el DAS o no...

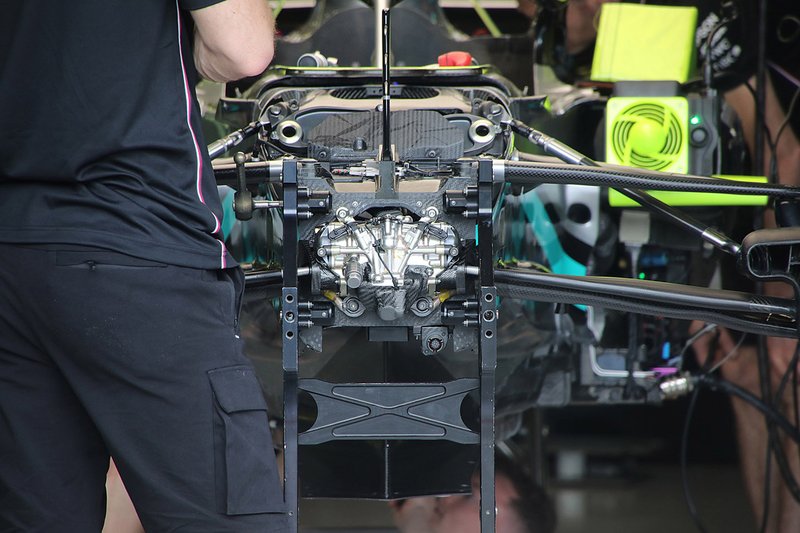

Mercedes W11: ecco la prima immagine della scatola dello sterzo che ospita il DAS

Mercedes W11: ecco la prima immagine della scatola dello sterzo che ospita il DAS

Photo by: Giorgio Piola

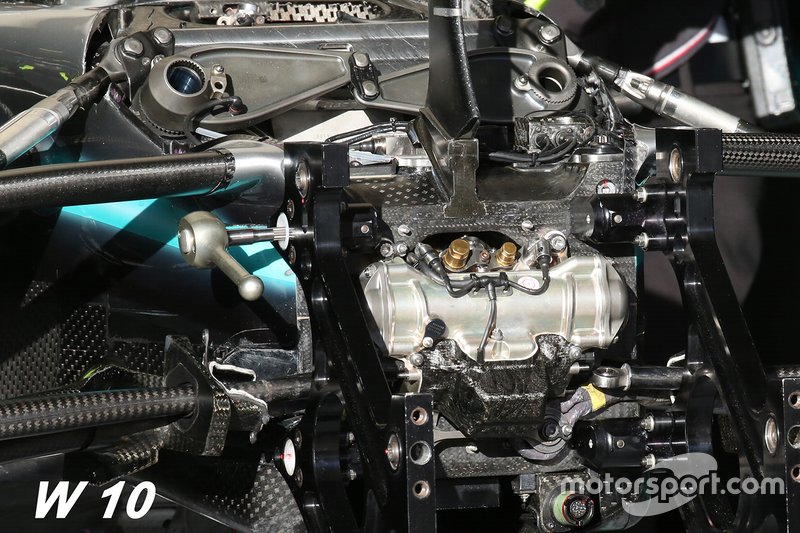

MercedesW10: ecco la scatola sterzo senza DAS del 2019

MercedesW10: ecco la scatola sterzo senza DAS del 2019

Photo by: Giorgio Piola

Lewis Hamilton y Valtteri Bottas pueden cambiar el ángulo de convergencia de sus ruedas moviendo hacia adelante y hacia atrás su volante. La FIA aprobó la solución, que tendría la función de reducir el desgaste de los neumáticos, pero Red Bull y Ferrari han escrito una carta al director técnico, Nikolas Tombazis, asegurando que es una idea ilegal.

También lee:

La genial foto de Giorgio Piola nos muestra la cara externa de la caja de dirección que contiene el DAS, aunque aún quedan muchas preguntas sobre su funcionamiento: hay quienes afirman que solo es mecánico y otros que apuestan porque es accionado hidráulicamente.

Algo parece cierto: en Brackley pensaron en un W11 que puede llevar el DAS o no llevarlo. no El equipo campeón no puede arriesgarse a tener que modificar su monoplaza si una queja de un rival los obliga a quitar el dispositivo.



Repasa las actualizaciones técnicas que llevaron los equipos a Melbourne.... y no pudieron usar:

Detalle trasero del Mercedes F1 W11
Detalle trasero del Mercedes F1 W11
1/18
Un primer plano de la parte trasera de la suspensión del Mercedes W11 en posición vertical, que se ha abierto para cumplir con la nueva regla técnica de la FIA.

Foto de: Giorgio Piola

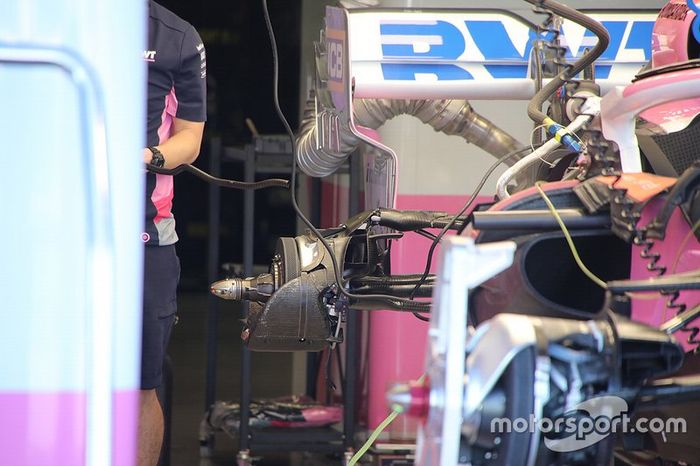

Racing Point RP20, detalle de los frenos
Racing Point RP20, detalle de los frenos
2/18
Conjunto de suspensión y freno trasero del Racing Point. Observe cómo el canal formado en la posición vertical se ha conectado con espuma de poliestireno, mientras el equipo busca formas de cumplir con la nueva reglamentación técnica de la FIA sobre el asunto.

Foto de: Giorgio Piola

McLaren MCL35, detalle del ala
McLaren MCL35, detalle del ala
3/18
McLaren tiene dos especificaciones de alerones delanteros disponibles para ellos en Australia. La primera es la más reciente y fue probada durante la segunda semana de la prueba de pretemporada.

Foto de: Giorgio Piola

Racing Point RP20
Racing Point RP20
4/18

Un mecánico de Racing Point maneja el intercooler antes de que se instale en el sidepod izquierdo.

Foto de: Giorgio Piola

Racing Point RP20
Racing Point RP20
5/18

Los mecánicos de Racing Point preparan el radiador para el sidepod derecho.

Foto de: Giorgio Piola

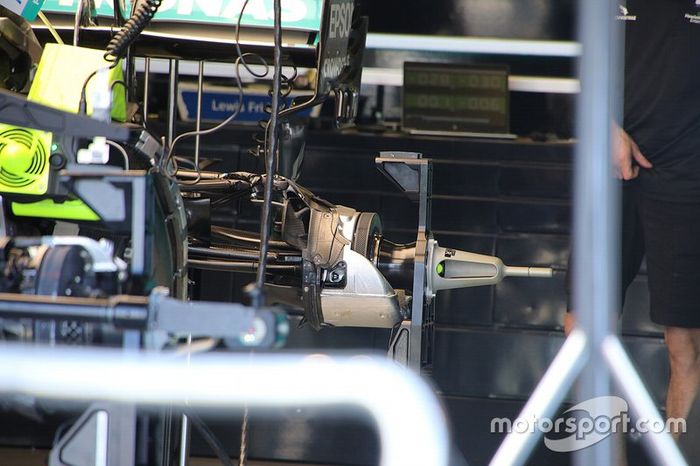

Mercedes F1 W11
Mercedes F1 W11
6/18
Una mirada al ensamblaje del freno trasero de Mercedes antes de que las cubiertas continúen Observe el conducto de plata que lleva aire desde la entrada para enfriar la pinza de freno.

Foto de: Giorgio Piola

Ferrari SF1000
Ferrari SF1000
7/18
La carrocería de la caja lateral y la cubierta del motor de Ferrari que está hecha de una pieza mucho más grande, en lugar de secciones más pequeñas como se hace en otras partes de la parrilla.

Foto de: Giorgio Piola

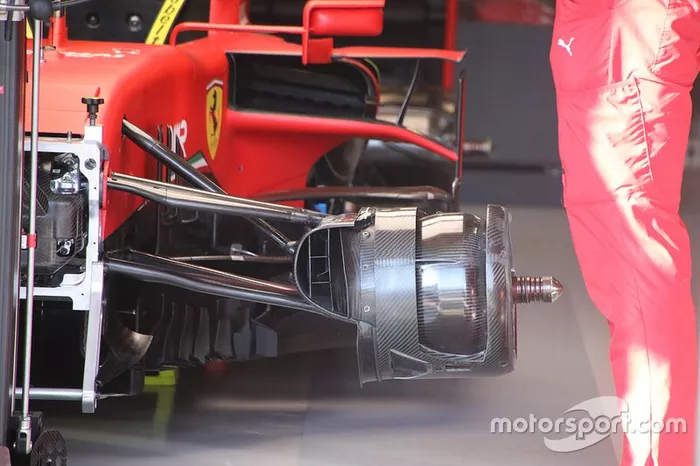

Ferrari SF1000 detalle frontal
Ferrari SF1000 detalle frontal
8/18
El diseño del conducto de freno en el Ferrari SF1000 presenta un tambor de dos piezas, mejorando la ruta del flujo de aire a medida que viaja a través de la cara del ensamblaje y sale a través de la rueda.

Foto de: Giorgio Piola

Haas F1 Team VF20, detalle del piso
Haas F1 Team VF20, detalle del piso
9/18
La sección del suelo del Haas VF20 delante del neumático trasero tiene un acabado diferente, ya que el equipo busca mejorar la estabilidad en una región en la que las múltiples ranuras y agujeros podrían dañarlo fácilmente.

Foto de: Giorgio Piola

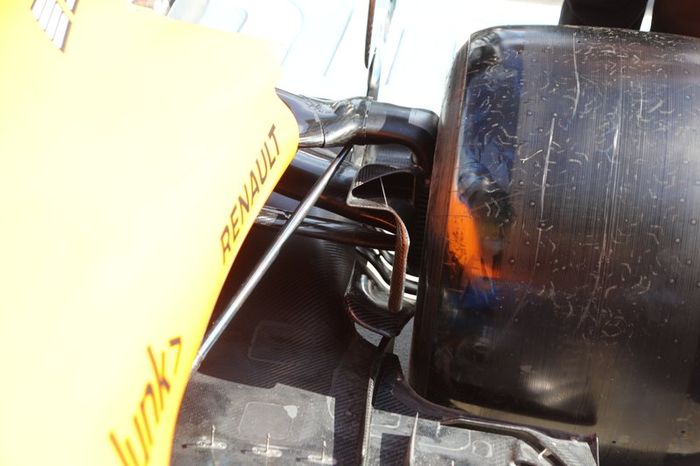

Renault F1 Team R.S.20 detalle del alerón delantero
Renault F1 Team R.S.20 detalle del alerón delantero
10/18
El diseño de la nariz de Renault para el 2020, que presenta una estructura principal similar a la de Mercedes en las últimas temporadas y una capa ampliada.

Foto de: Giorgio Piola

Mercedes F1 W11 detalle de la suspensión delantera
Mercedes F1 W11 detalle de la suspensión delantera
11/18

Una vista expuesta de la parte delantera del Mercedes con el tan comentado conjunto de dirección para el DAS a la vista.

Foto de: Giorgio Piola

McLaren MCL35 detalle de la suspensión trasera
McLaren MCL35 detalle de la suspensión trasera
12/18
La suspensión trasera del McLaren MCL35, note como el conducto del freno se abre en la superficie superior para recoger más flujo de aire.

Foto de: Giorgio Piola

McLaren MCL35 detalle del difusor
McLaren MCL35 detalle del difusor
13/18
El nuevo difusor que fue probado por McLaren durante la segunda semana de pruebas de pretemporada.

Foto de: Giorgio Piola

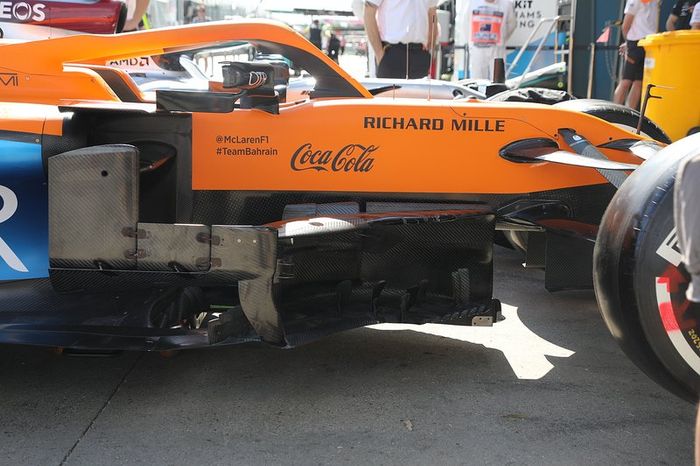

McLaren MCL35 sidepods
McLaren MCL35 sidepods
14/18

La región del bargeboard y el deflector del McLaren MCL35.

Foto de: Giorgio Piola

Mercedes F1 W11 sidepods
Mercedes F1 W11 sidepods
15/18
Como comparación un área similar en el Mercedes W11. Observen cómo utilizan más secciones horizontales para salvar el hueco en el medio del panel deflector.

Foto de: Giorgio Piola

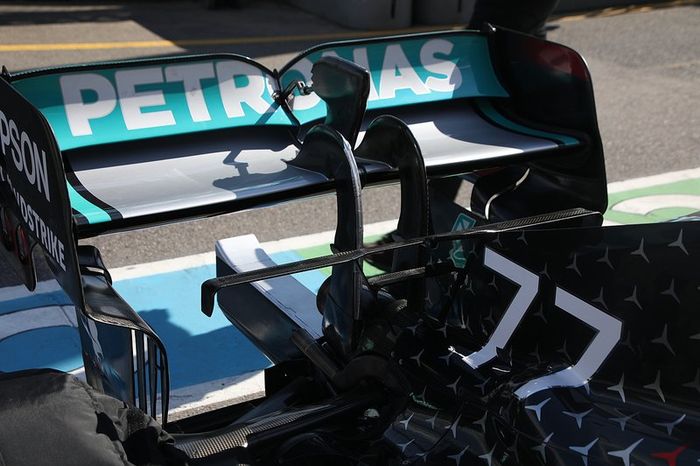

Mercedes F1 W11 detalles trasero
Mercedes F1 W11 detalles trasero
16/18

El ensamblaje del alerón trasero del Mercedes W11 y la T-wing de un solo elemento. También noten el elemento de una sola hoja entre los pilares del alerón trasero, sobre el escape. Esto ayuda a ordenar el flujo que sale de la cubierta del motor antes de que sean influenciados por los gases de escape.

Foto de: Giorgio Piola

Williams FW43 detalle del piso
Williams FW43 detalle del piso
17/18

El piso del Williams FW43 tiene un trabajo de metal cosido alrededor de las ranuras de los neumáticos, para que el piso no se flexione demasiado y se cierre la brecha, lo que reduce su efectividad.

Foto de: Giorgio Piola

Mercedes F1 W11 detalle de la suspensión delantera
Mercedes F1 W11 detalle de la suspensión delantera
18/18
Esta toma de arriba hacia abajo del sidepod del Mercedes W11 muestra el panel de enfriamiento con rejilla junto a la cabina, que actualmente utiliza una de sus configuraciones más grandes.

Foto de: Giorgio Piola
