GALERÍA TÉCNICA: actualizaciones de los F1 GP Estados Unidos

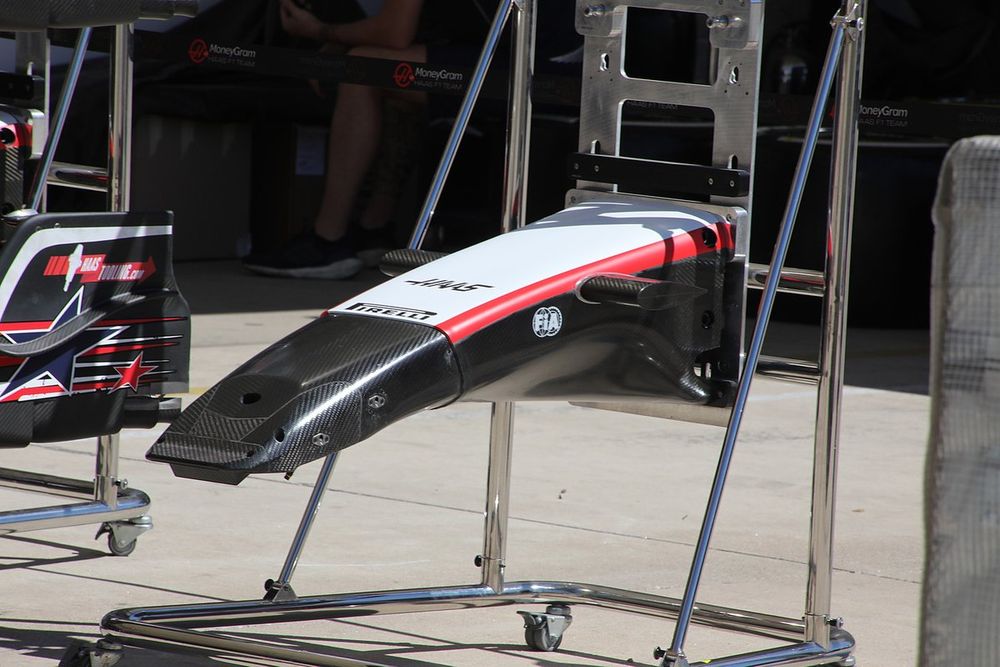

Haas VF-23 cono de nariz

Un vistazo a la estructura interna del cono de nariz del VF23 del equipo Haas F1 Team, sin el alerón delantero montado ni el panel principal de la carrocería instalado.

Photo by: Giorgio Piola

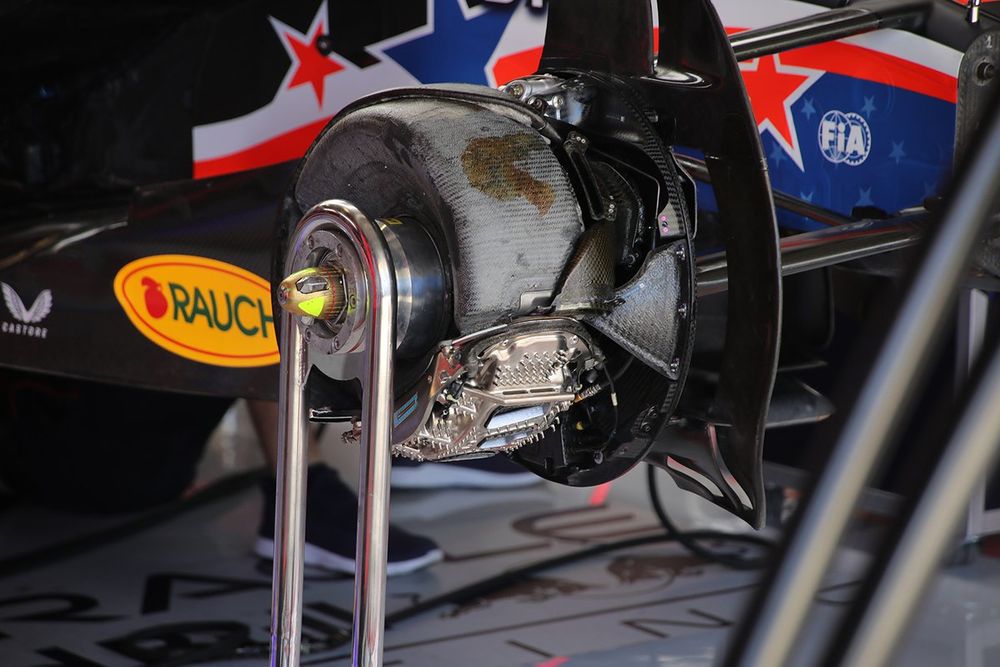

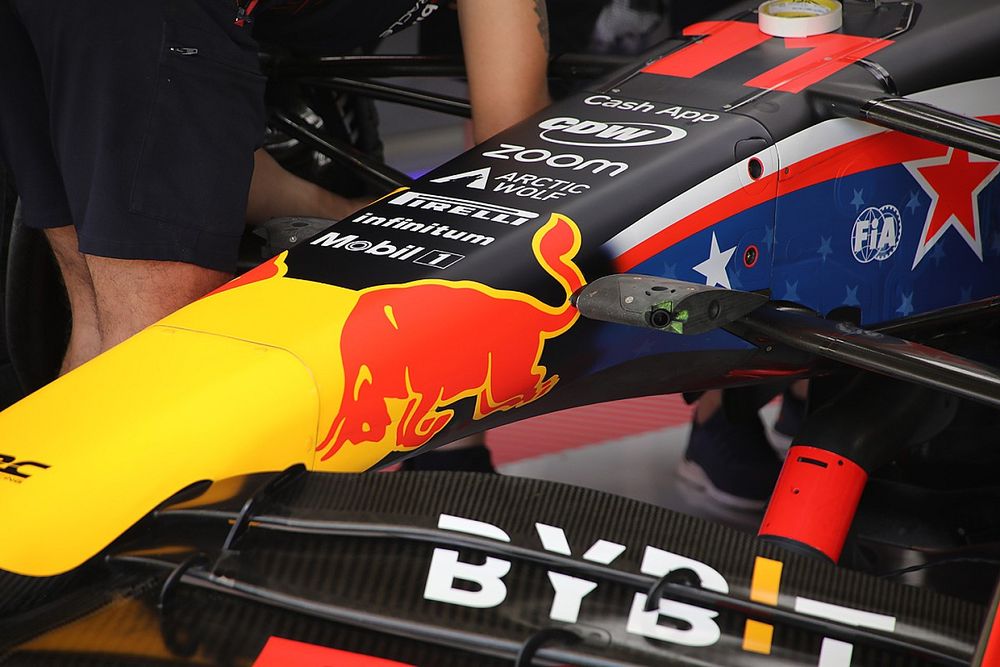

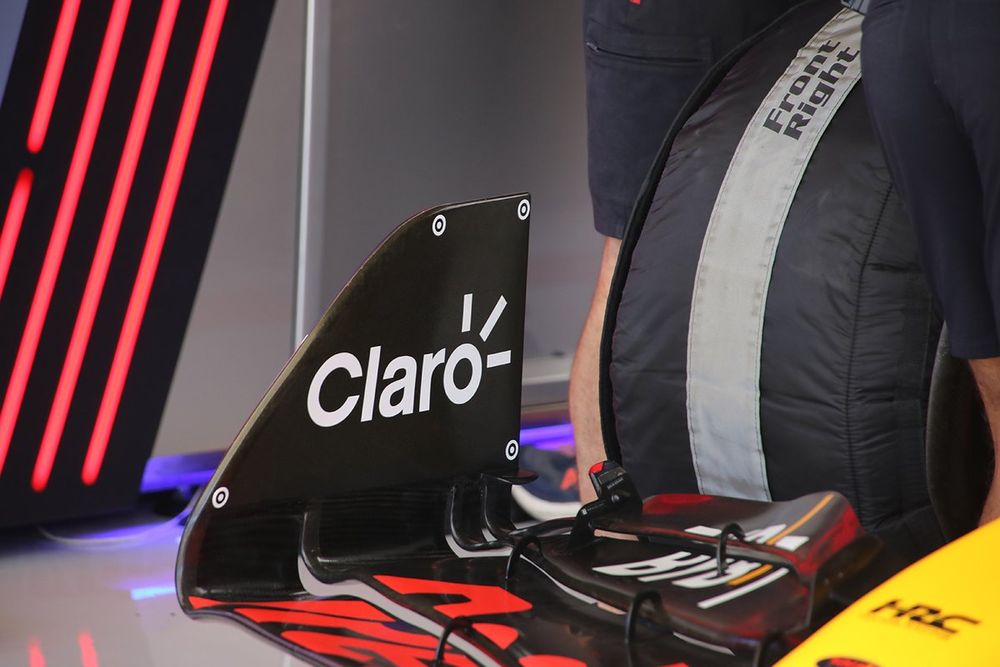

Red Bull Racing RB19 detalle del tambor de freno

Un vistazo a la composición interna del conjunto del conducto del freno delantero de Red Bull Racing, sin el tambor de freno exterior en su lugar y la cubierta del caliper, que también nos permite ver las aletas en forma de tubo utilizadas para ayudar a enfriar el caliper.

Photo by: Giorgio Piola

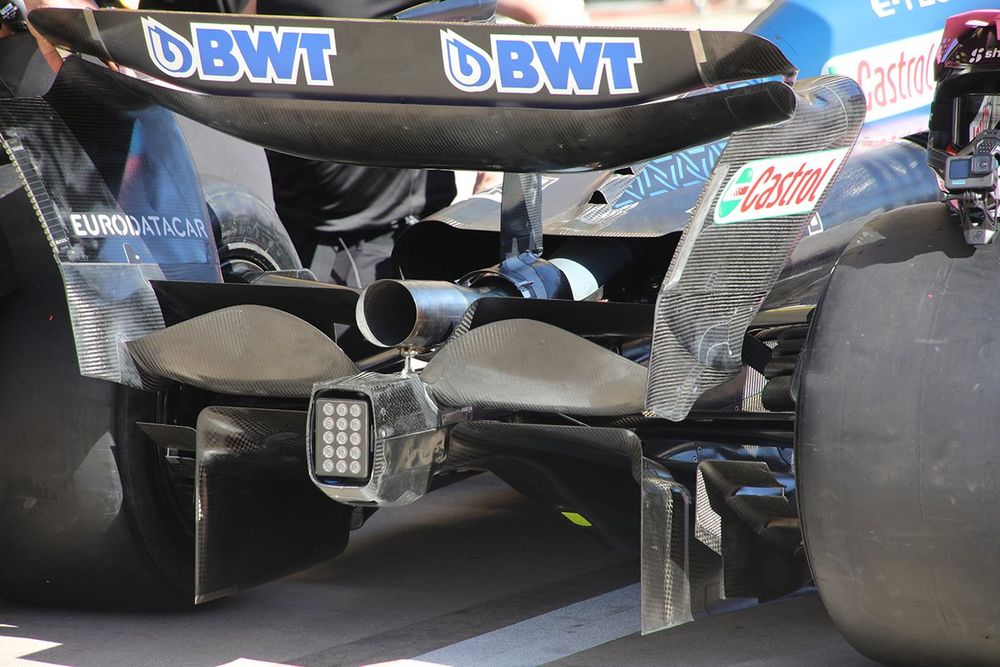

Alpine A523 detalle del difusor trasero

El Alpine A523 con una disposición de ala de viga de estilo biplano, con el elemento inferior estilo trazo grande. Obsérvese la pequeña aleta montada sobre el montante central arqueado, y este ángulo ofrece una buena visión de cómo el flujo de aire de la línea de ensanchamiento en la cara externa de la placa final interactuará con el upwash creado por el difusor y la aleta de viga.

Photo by: Giorgio Piola

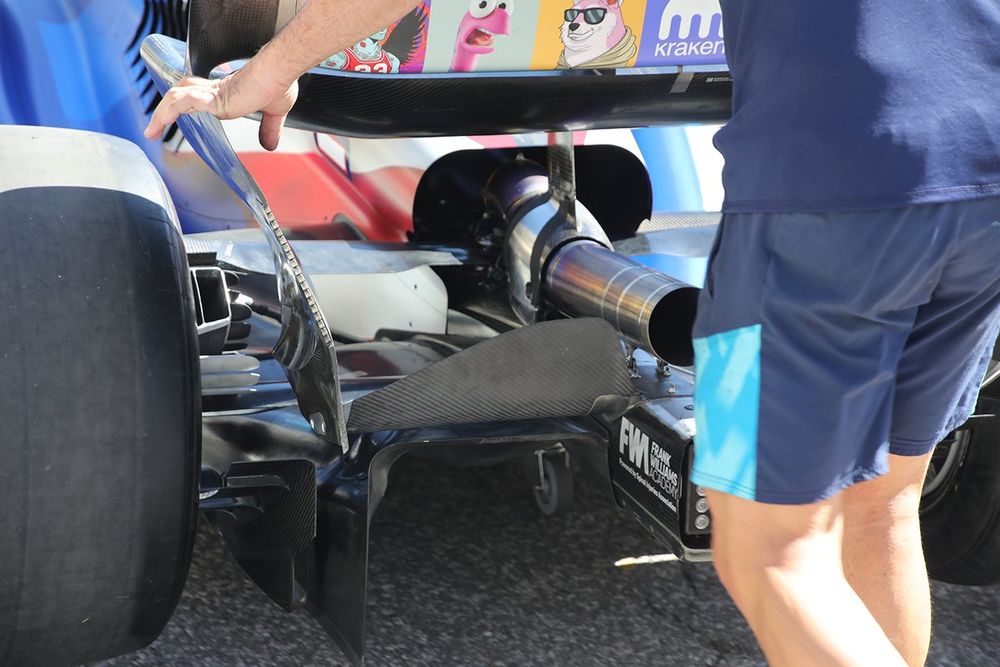

Williams FW45 detalle del difusor trasero

Comparativamente, Williams sólo tiene la disposición de ala de viga inferior de una solo trazo, pero también utiliza una línea de estampado en la cara exterior de su endplate.

Photo by: Giorgio Piola

El Haas VF-23 detalle lateral

Una visita general de los nuevos sidepods y el piso del Haas VF-23 de este fin de semana, con un cambio de concepto hacia los pods de estilo rampa descendente, mientras que el borde del suelo también ha sido retocado.

Photo by: Giorgio Piola

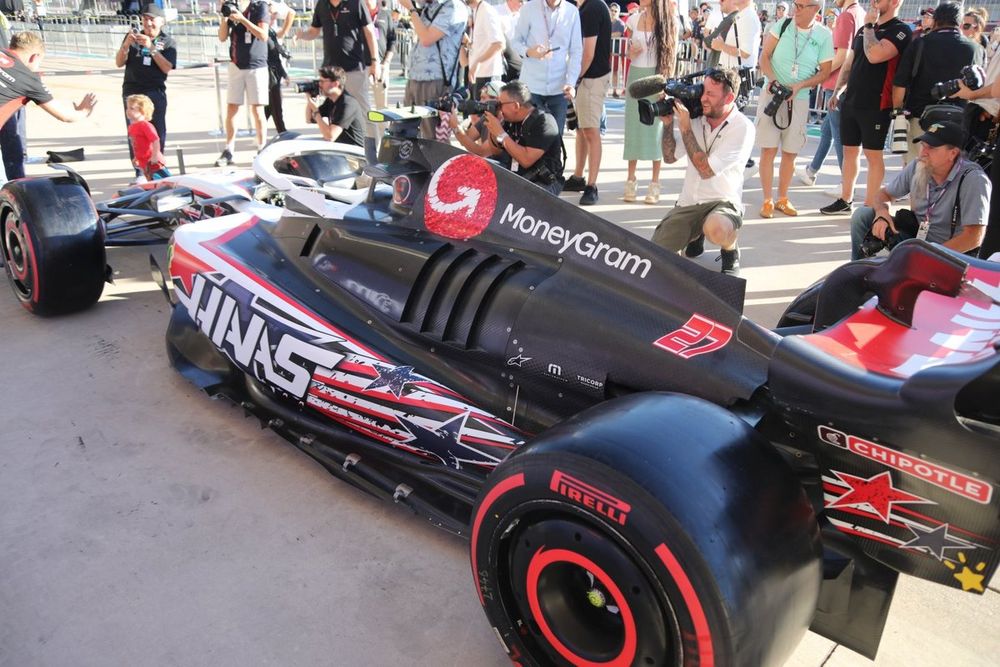

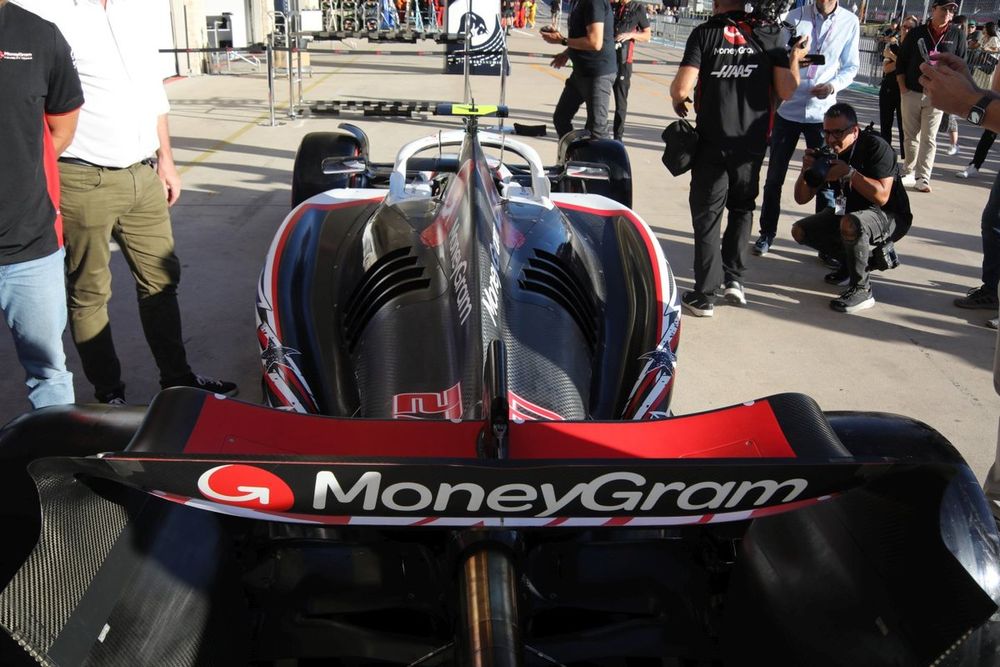

Haas VF-23 detalle lateral

La evacuación del calor del VF-23 también se ha trasladado a la parte superior como parte de la actualización, con las branquias de refrigeración alojadas ahora en la sección de la curvatura de la cubierta del motor, en lugar de en la superficie superior del sidepod, para que puedan utilizarse mejor para mejorar el flujo hacia la parte trasera del auto.

Photo by: Uncredited

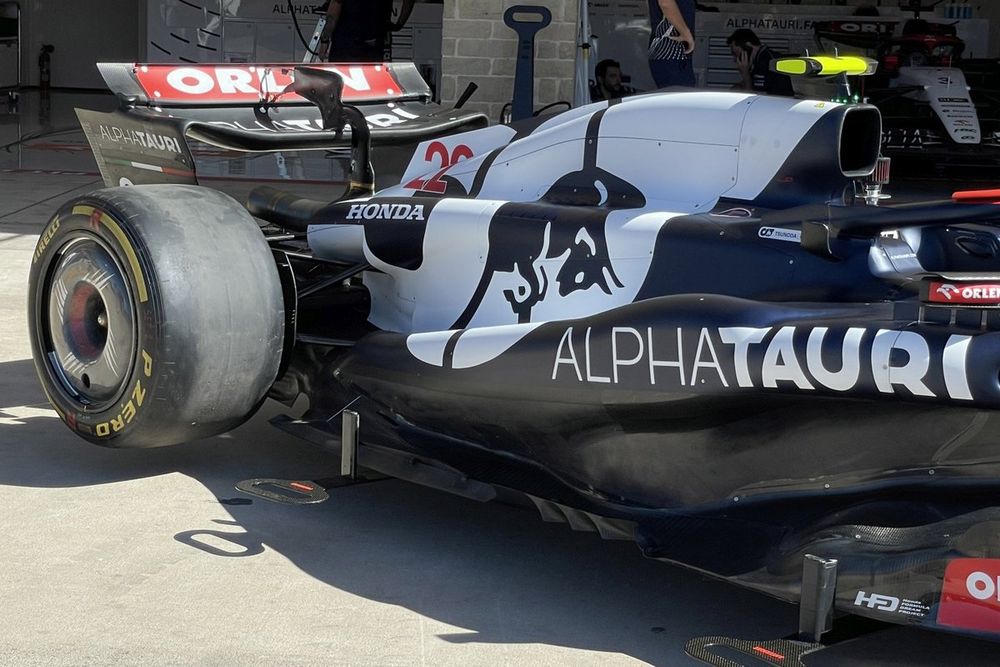

Detalle técnico del AlphaTauri AT04

Un primer plano de la sección de desplazamiento del borde del ala del AlphaTauri AT04 con sus tres paletas divisorias que ayudan a guiar el flujo de aire.

Photo by: Giorgio Piola

Haas VF-23 detalle superior trasero

Vista general de los nuevos sidepods del Haas VF23, que incluyen una hondonada en la superficie superior para ayudar a mejorar el flujo hacia la parte trasera del auto.

Photo by: Giorgio Piola

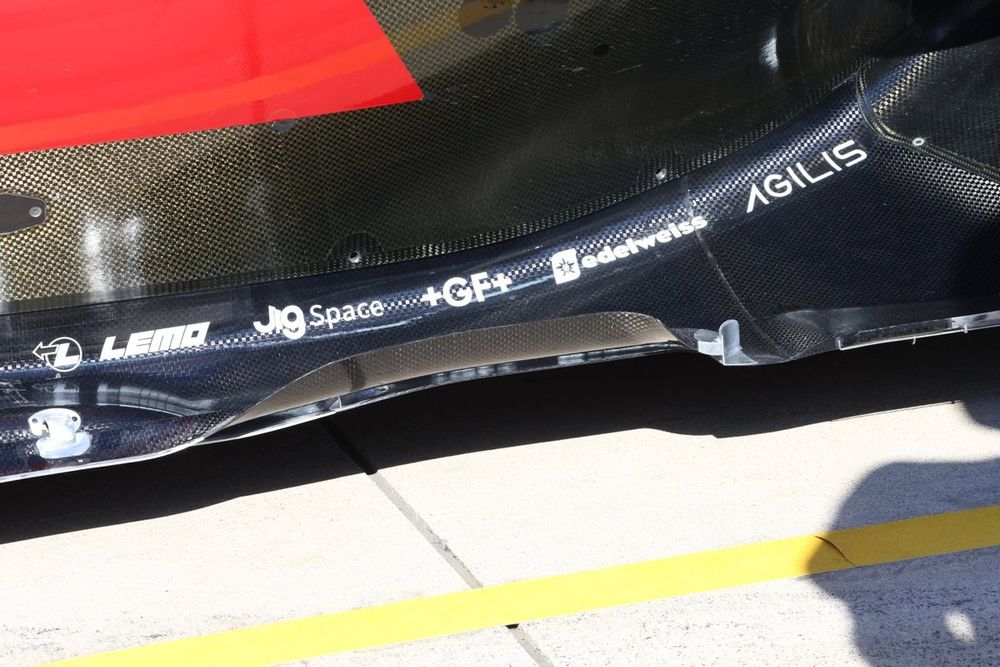

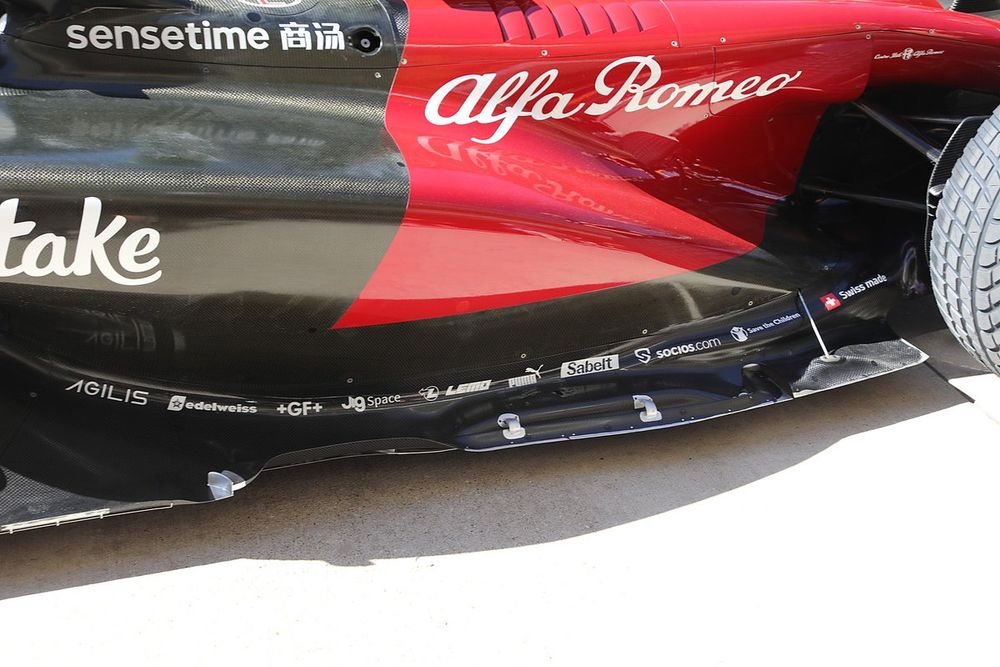

Alfa Romeo Racing C43 detalle del piso

Alfa Romeo ha rediseñado su alerón de borde para el Gran Premio de EE.UU., con una sección en forma de voluta ampliada hacia la parte delantera del conjunto.

Photo by: Giorgio Piola

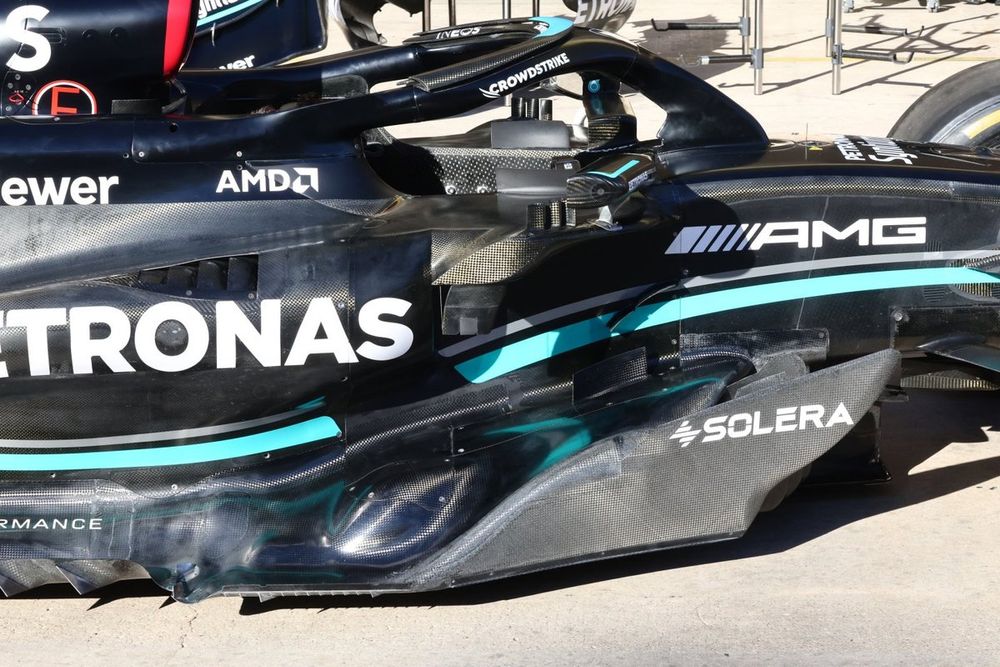

Mercedes W14 detalle lateral

Mercedes dispone de un nuevo piso que incluye cambios en las defensas, la altura del borde de ataque del suelo, cambios volumétricos en los bajos y un alerón de borde más combado.

Photo by: Giorgio Piola

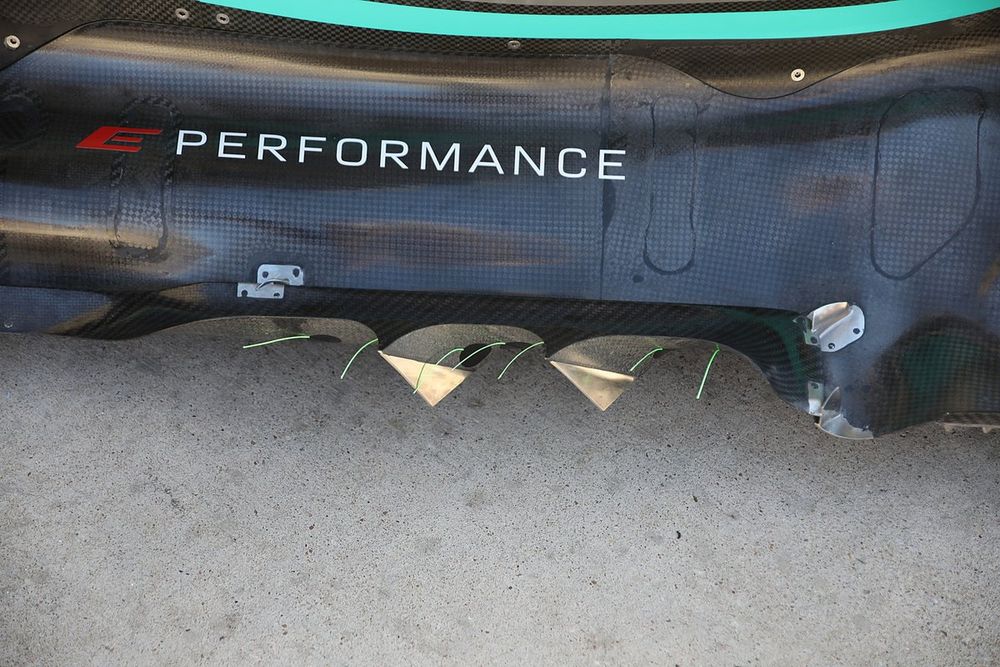

Mercedes W14 detalle del piso

Un primer plano de la parte delantera más combada del ala de piso del W14, con alteraciones también realizadas en los alerones de división. Obsérvense también los hilos de nilón que se han instalado para que el equipo pueda controlar si los nuevos componentes rinden como se espera.

Photo by: Giorgio Piola

Alfa Romeo Racing C43 detalle del piso

Una vista general de todo el borde del alerón del Alfa Romeo C43 y el borde del piso al que está unido.

Photo by: Giorgio Piola

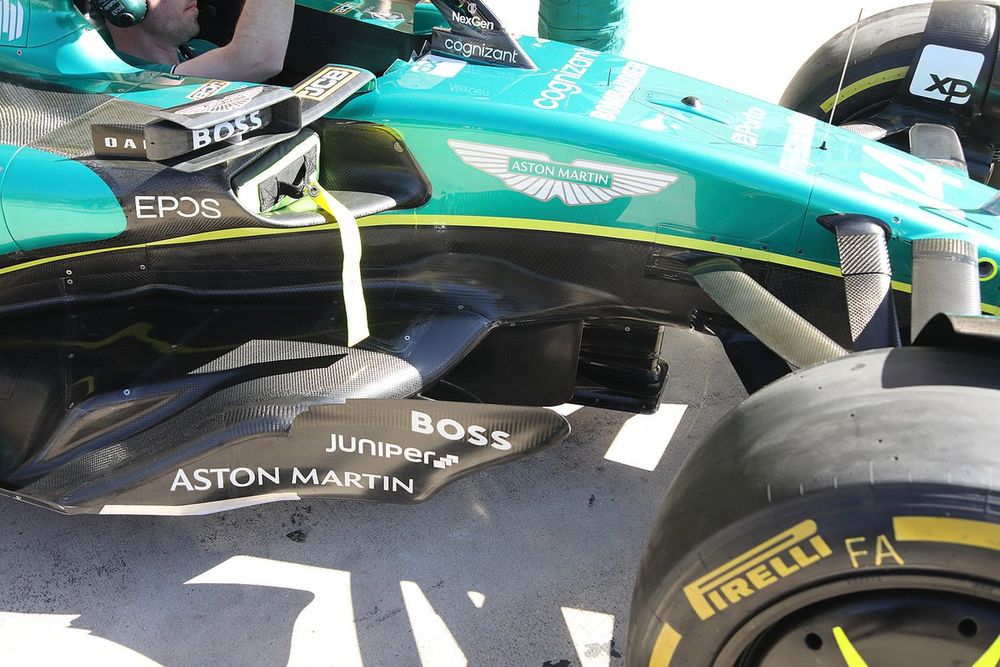

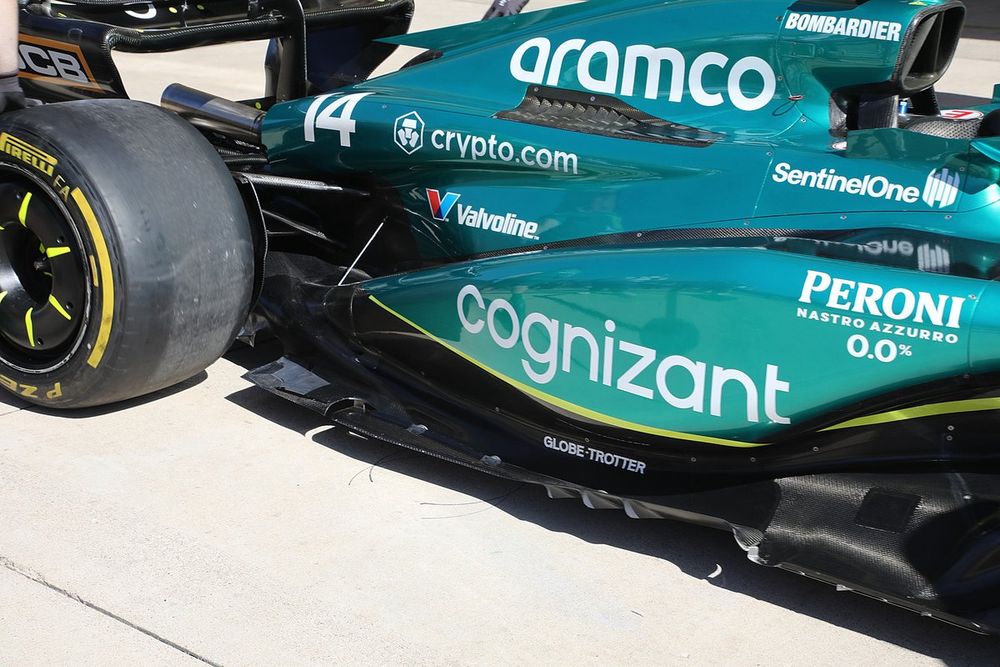

Aston Martin Racing AMR23 detalle lateral

Aston Martin Racing también ha actualizado el diseño de su alerón en el piso y en los bordes para esta carrera, con el equipo empleando una variante externa, en lugar de la utilizada bajo el suelo hasta ahora esta temporada. Tiene un estilo similar al de muchas otras soluciones vistas en la parrilla, con la sección más adelantada enrollada y paletas adicionales añadidas para ayudar a guiar el flujo de aire.

Photo by: Matt Kew

Aston Martin Racing AMR23 detalle del difusor trasero

El AMR23 también cuenta con un nuevo perfil de los flancos del difusor para aprovechar los cambios realizados para el difusor de agua, mientras que este fin de semana también está disponible un nuevo diseño de alerón de viga.

Photo by: Giorgio Piola

Aston Martin Racing AMR23 detalle del sidepod

Aquí se muestra una vista general de arriba abajo del borde de ataque del piso del AMR23, las ranuras del piso, el peto, el divisor del peto y el panel de extrusión del chasis, entre otros detalles.
