El Ferrari SF1000 con parafina en el difusor. El equipo intenta identificar cualquier inconsistencia en el flujo de aire y asegurarse de que rinde como esperaba.

El SF1000 también ha sido equipado con equipo de medición adicional en el alerón delantero durante el segundo día de pruebas. Estos sensores, montados en las partes exteriores y el centro del ala miden la distancia al suelo, para que el equipo pueda comprobar cuánto se está flexionando el ala.

El Red Bull RB15 con una gran parrilla de Sonda Kiel montados detrás de las ruedas delanteras. Obsérvese cómo cambia la frecuencia de la sonda en la base del panel y los puntales en el centro y por encima de la rueda.

Un pequeño conjunto de Sondas de Kiel está montado en el suelo del Ferrari SF1000, midiendo el flujo de aire a través de la superficie mientras viaja hacia la región de la "botella".

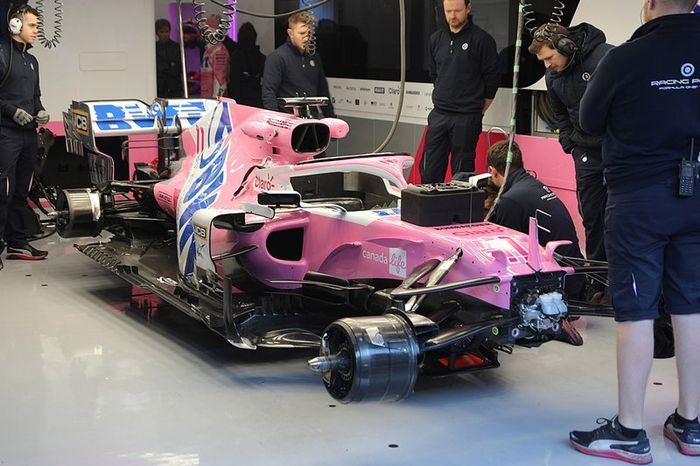

Esta imagen del Racing Point RP20 sin las ruedas nos da una gran visión de algunos aspectos del auto que a menudo están oscurecidos, como los bargeboards y el splitter.

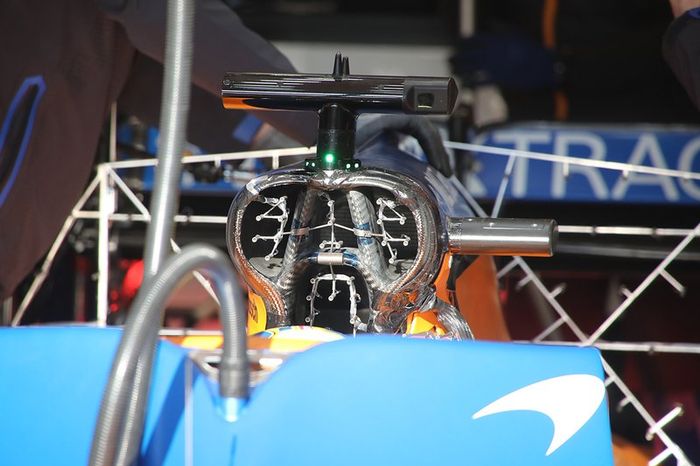

El McLaren MCL35 con una gran parrilla de Sondas Kiel en la parte trasera, algo dañada en la zona más alta, que no fue diseñada para soportar tanto peso.

Una buena toma de acción del Ferrari SF1000 nos da una gran vista de la disposición del bargeboard, con especial atención a la forma de los dos boomerangs.

Otra toma de acción del SF1000, esta vez con los sensores del alerón delantero en su lugar, de los que ya hemos hablado, pero, también noten la cámara adicional alojada en el lado izquierdo del airbox (lado derecho).

El Williams FW43 circuló con un par de parrillas de Sonda Kiel detrás de las ruedas delanteras durante la sesión de la mañana.

Un ángulo diferente del McLaren MCL35 equipado con el par de parrillas de Sonda Kiel en la parte trasera.

El Red Bull RB16 no sólo tenía parrillas de Sonda Kiel detrás de las ruedas traseras, sino también una dentro del airbox.

El Alfa Romeo C39 con parrilla de Sonda Kiel se rastrilla detrás de las ruedas delanteras midiendo la estela creada por el neumático delantero para poder establecer un mapa del flujo de aire.

El Alpha Tauri también tenía parrilla de Sonda Kiel colocados detrás de las ruedas delanteras para tomar medidas

El Mercedes W11 equipado con una parrilla de Sonda Kiel en la parte trasera del auto, midiendo el flujo de aire delante del neumático trasero y sobre los sidepods y la cubierta del motor.

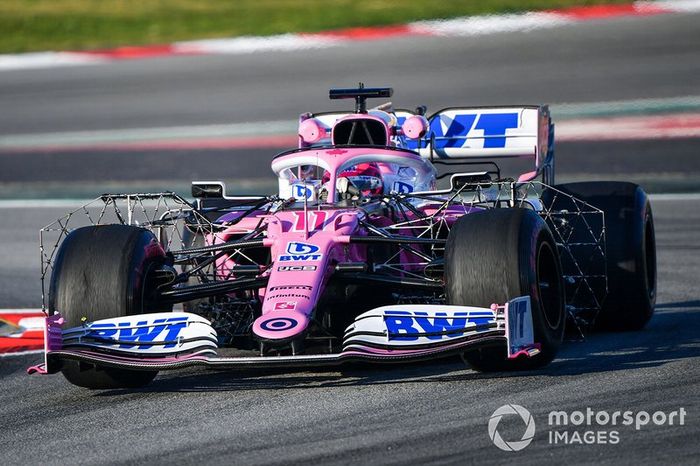

Perez al volante con una parrilla de Sonda Kiel, con un desgastado juego de neumáticos blandos.

Alfa Romeo, después de usar las parrillas de Sondas Kiel, optó por la parafina, pintando el lado izquierdo del auto para correlacionar los datos reales del flujo de aire con los del simulador de la fábrica.

El Red Bull RB16 con una sola fila horizontal de Sondas Kiel montadas justo delante del ala trasera.

El Racing Point RP20 cuenta con los apéndices en forma de bala a los lados del airbox, donde se esconden cámaras infrarrojas para monitorizar el rendimiento de los neumáticos.

Lando Norris, a los mandos de un MCL35 con parafina en los dos elementos del T-Wing.

Norris, ahora sin los dos elementos del T-wing.

Una imagen de cerca del alerón delantero del Alfa Romeo y las pestañas de metal que mantienen unidas las láminas y favorecen la rigidez general del alerón.

En esta imagen se ve la forma de la entrada del sidepod, la cual ha descendido, al mismo tiempo que se ha adelantado su estructura del larguero de impacto lateral, que ahora está en la carrocería inferior del sidepod.

Detalle aerodinámico del Alfa Romeo C39, donde se ven los apéndices de los bargeboard y las turning vanes renovadas por detrás.

El conducto de freno delantero del Ferrari, que emite el máximo flujo aerodinámico posible a través de la llanta para ganar rendimiento aerodinámico.

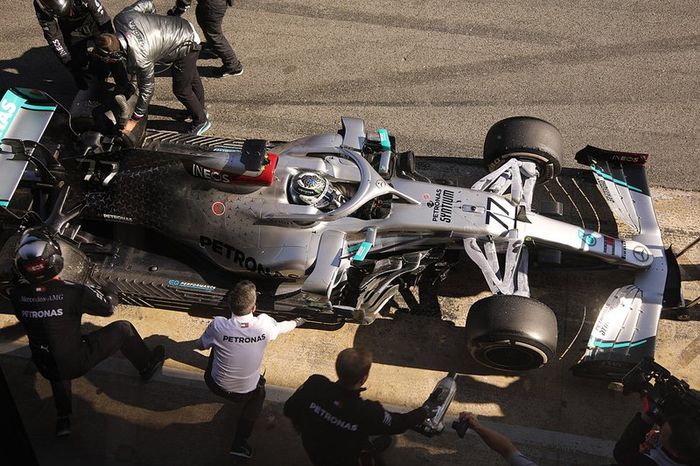

Una vista general desde arriba del Mercedes W11 nos muestra la complejidad extrema de la zona del bargeboard.
